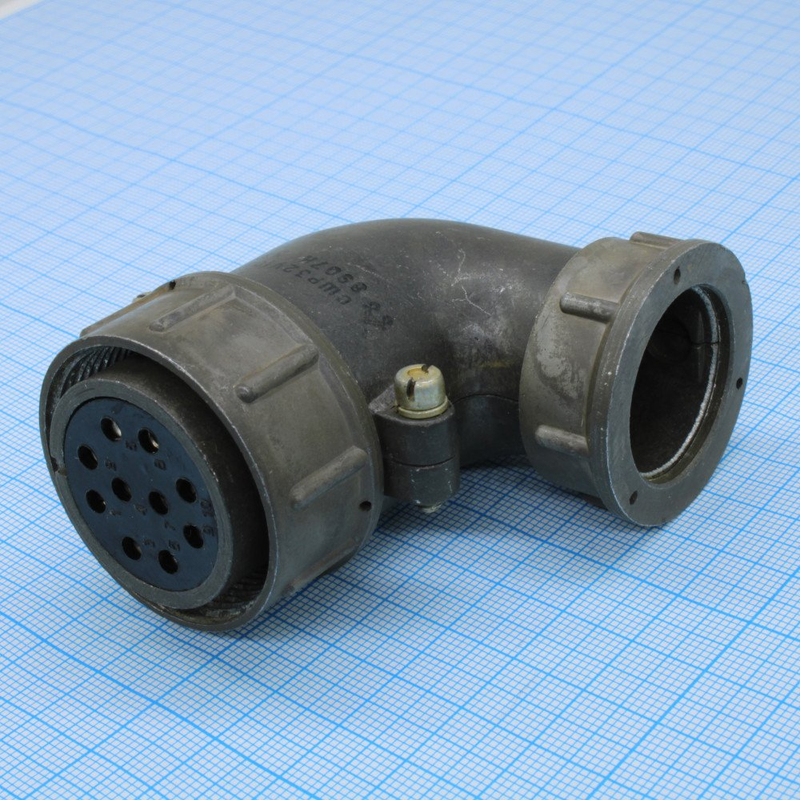

ШР36У10ЭШ1 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР с условным размером корпуса 36, сочетанием контактов 10 (диаметром 1,5 мм и 2,5 мм) и угловым патрубком для экранированного кабеля (ЭШ). Она предназначена для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Применение

розетка используется во внутренних и наружных установках (при защите от пыли и влаги) для работы в цепях постоянного и переменного тока частотой до 3 МГц. Подходит для электро- и радиоаппаратуры, включая приборы с высоким уровнем вибрации и нагрузок.

Характеристики

• Рабочий ток на контактах: до 10 А (?1,5 мм), до 35 А (?2,5 мм); общая нагрузка до 160 А.

• Максимальное напряжение: 850 В (амплитудное).

• Климатическое исполнение: УХЛ (от -60 до +60 °C), резьбовое сочленение, одношпоночная поляризация.

• Устойчивость: вибрация 1–5000 Гц (до 300 м/с?), удары до 5000 м/с?, изоляция не менее 5000 МОм, срок службы 1000 часов, 500 соединений.
