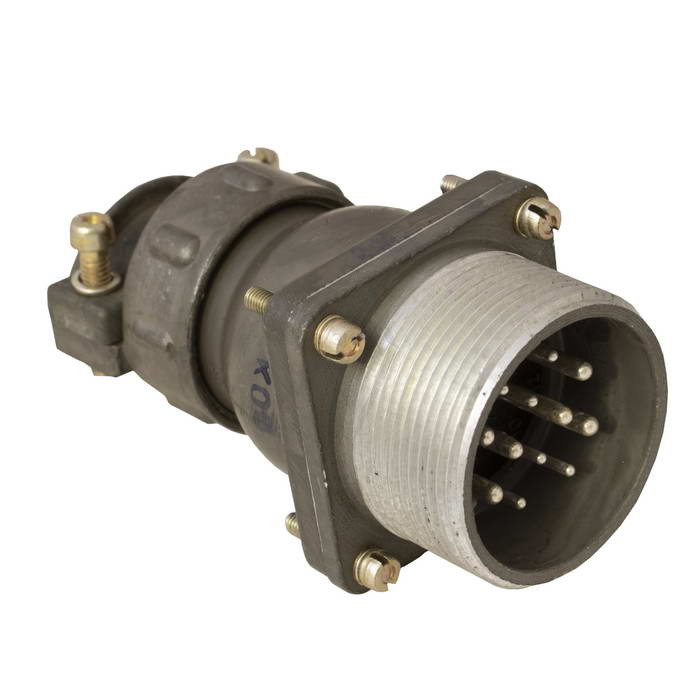

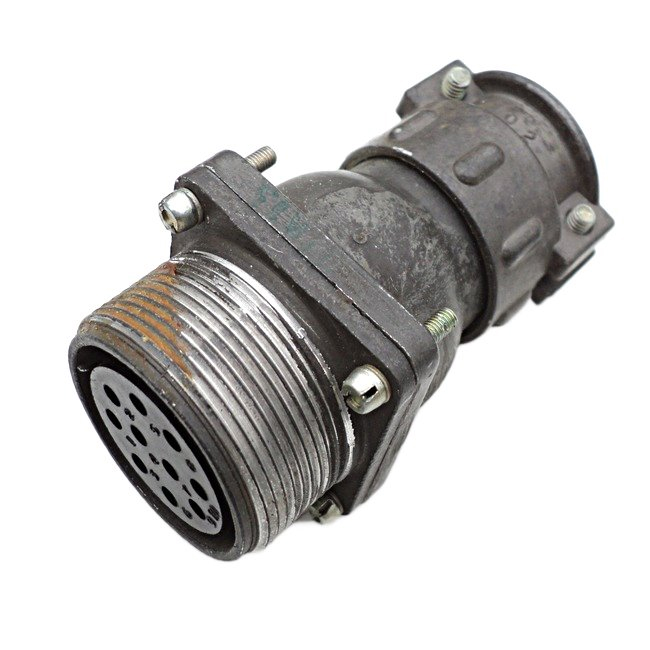

ШР36СКНГ11 — это блочная приборная розетка цилиндрического низкочастотного разъёма серии ШР, предназначенная для соединения электрических цепей в различных устройствах.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 36 — условный размер корпуса (диаметр 36 мм), СК — конструктивное исполнение приборной части с угловым патрубком, 5 — количество контактов (пять контактов диаметром 3,5 мм), Н — покрытие контактов никелем, Г — неэкранированный вариант, 11 — конкретная схема расположения контактов, М — пластмассовый корпус.

Технические характеристики

Разъём рассчитан на максимальную токовую нагрузку до 250 А и напряжение до 850 В. +1
Он негерметичный, предназначен для климатического исполнения УХЛ (умеренный и холодный климат), с сопротивлением изоляции не менее 5000 МОм. +1
Работоспособность сохраняется при вибрации (1–5000 Гц, до 30 g), ударах (до 500 g одиночные), в диапазоне температур от -60 до +60 °C и пониженном давлении до 1,3×10⁻⁴ Па; ресурс — 500 соединений и 1000 часов наработки.

Применение

Такие розетки используются в приборных блоках для надёжного соединения кабелей в оборудовании, устойчивом к вибрациям и экстремальным условиям, например, в промышленных и специальных установках.
