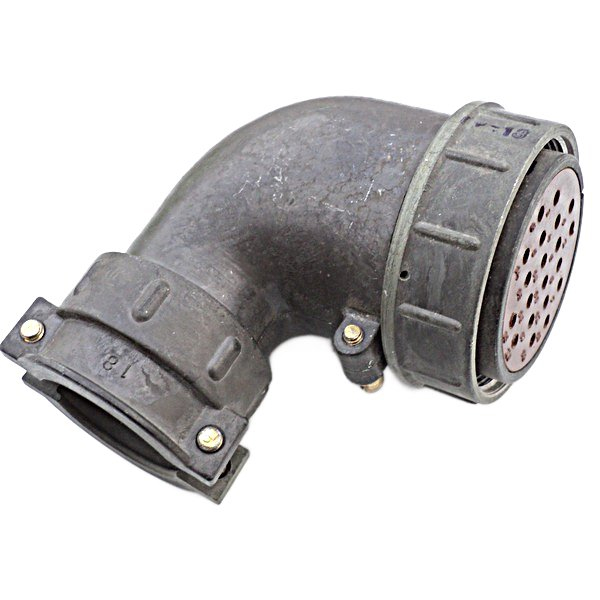

ШР36СК1НШ4 — это цилиндрический низкочастотный соединитель приборного типа, предназначенный для надежного соединения электрических цепей в электронике, радиоаппаратуре и контрольно-измерительных приборах.

Расшифровка обозначения

• ШР — тип соединителя (низкочастотный цилиндрический общего назначения).

• 36 — условный размер корпуса (диаметр около 36 мм).

• СК — конструктивное исполнение приборной части: с угловым патрубком (СК).

• 1 — число контактов (1 контакт).

• Н — нормальные контакты.

• Ш4 — исполнение шпильек или выводов (Ш4).​

Это вилка приборная, часто используется в паре с соответствующими розетками для передачи сигналов постоянного и переменного тока частотой до 3 МГц.

Технические характеристики

Соединители серии ШР36 выдерживают широкий диапазон условий эксплуатации.

• Рабочая температура: от -60 до +60 °C (с учетом перегрева контактов до +110 °C).​

• Синусоидальная вибрация: 1–5000 Гц, до 300 м/с² (30 g).​

• Механические удары: одиночные до 5000 м/с² (500 g), многократные до 350 м/с² (35 g).​

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.​

• Минимальная наработка: 1000 часов.​

Они устойчивы к пониженному давлению (до 1,3·10⁻⁴ Па) и смене температур, что делает их подходящими для надежных соединений в сложных условиях.​
