Назначение разъёма ШР36СК1ЭШ4

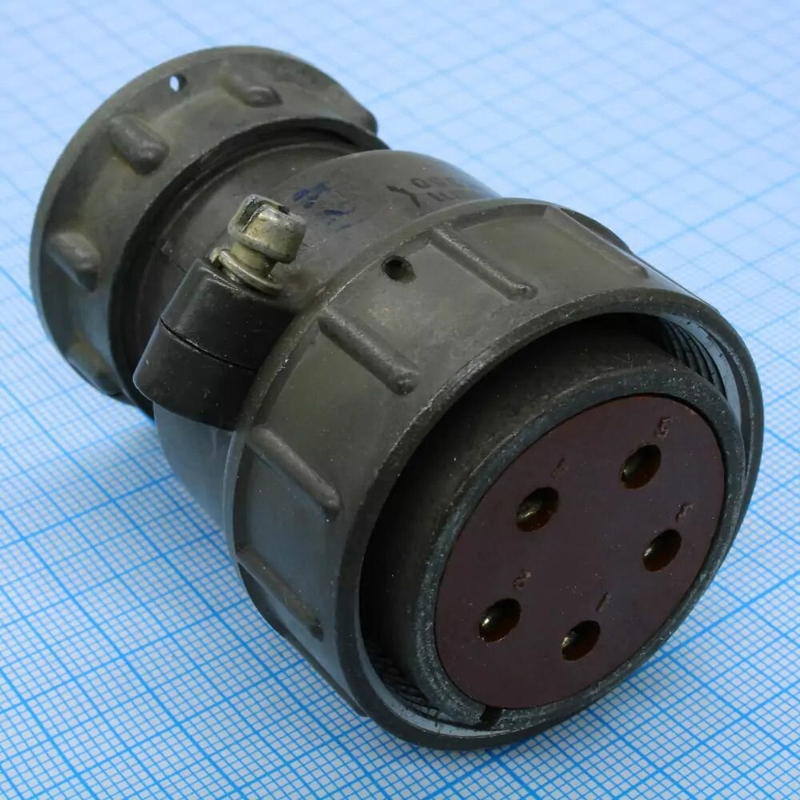

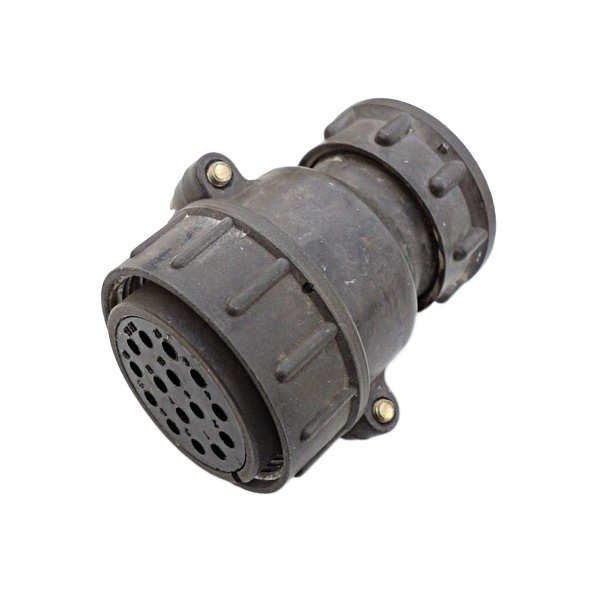

ШР36СК1ЭШ4 производства завода «Элекон» (Казань) представляет собой цилиндрический низкочастотный негерметичный разъём (соединитель). Его основное назначение — обеспечение надёжного электрического соединения в различных электро- и радиоаппаратах, включая приборы с повышенными требованиями к виброустойчивости. Изделие относится к серии ШР/СШР и предназначено для эксплуатации в составе внутренних и наружных цепей, защищённых от пыли и влаги.

Конструктивные особенности и подтверждённые характеристики

Разъём ШР36СК1ЭШ4 имеет климатическое исполнение УХЛ, что подтверждает возможность его работы в сложных условиях. Корпус выполнен из алюминиевого сплава, вставка — из карболита, соединение — резьбовое. Модель ЭШ4 указывает на тип вилки или розетки с патрубком для экранированного кабеля и объёмный монтаж. Ниже перечислены основные технические параметры, заявленные для данной модификации.

• Максимальная токовая нагрузка: до 250 А (общая).
• Количество контактов: соответствует обозначению, для данной модификации — по набору К1.
• Напряжение: амплитудное значение до 850 В.
• Сопротивление контактов: не более 1,3 мОм, покрытие серебром или никелем для низких потерь.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия, с учётом перегрева контактов до плюс 115 градусов Цельсия.
• Атмосферное давление: до 1,3 умноженное на 10 в минус четвёртой степени Паскаля.
• Ресурс: минимум 500 сочленений-расчленений и 1000 часов наработки.

Разъём выдерживает синусоидальную вибрацию на частотах от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g). Механические удары: до 5000 метров на секунду в квадрате (500 g) для одиночного действия и 350 метров на секунду в квадрате (35 g) для многократного.

Применение и приёмочные данные

Благодаря своим характеристикам ШР36СК1ЭШ4 применяется в контрольно-измерительной технике и промышленных системах. Он подходит для коммутации цепей в приборах, где требуется устойчивость к вибрациям и ударам, а также работа при широком диапазоне температур и пониженном атмосферном давлении. Разъём используется во внутренних и наружных цепях, защищённых от пыли и влаги, что делает его востребованным в составе радиоэлектронной аппаратуры.

Для данной модификации указана приёмка «5». Это означает, что изделие прошло соответствующий контроль качества и соответствует установленным требованиям для данной категории приёмки.

Соединитель обеспечивает надёжное соединение за счёт резьбового крепления и конструкции с патрубком для экранированного кабеля. Объёмный монтаж позволяет использовать его в различных компоновках аппаратуры. Сочетание низкого сопротивления контактов, высокого сопротивления изоляции и стойкости к механическим воздействиям делает ШР36СК1ЭШ4 подходящим решением для ответственных применений в промышленности и приборостроении.
