ШР36СК1ЭГ4 «5» Элекон

Цена:

4750 ₽

Производитель: Элекон

Технические характеристики

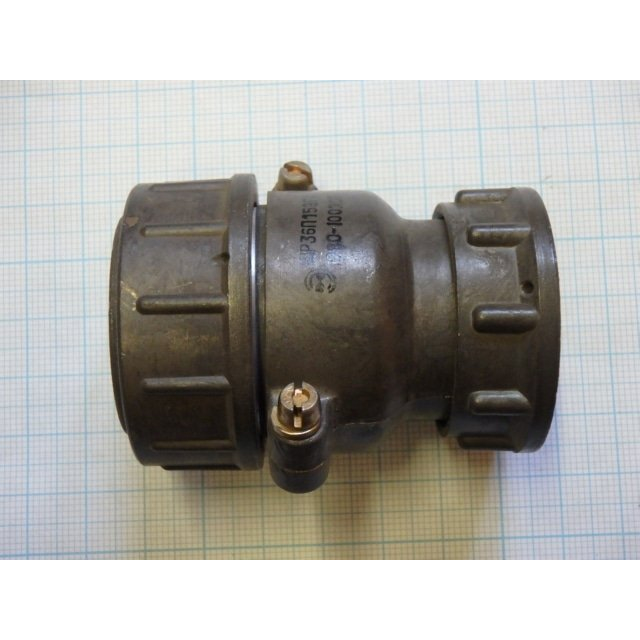

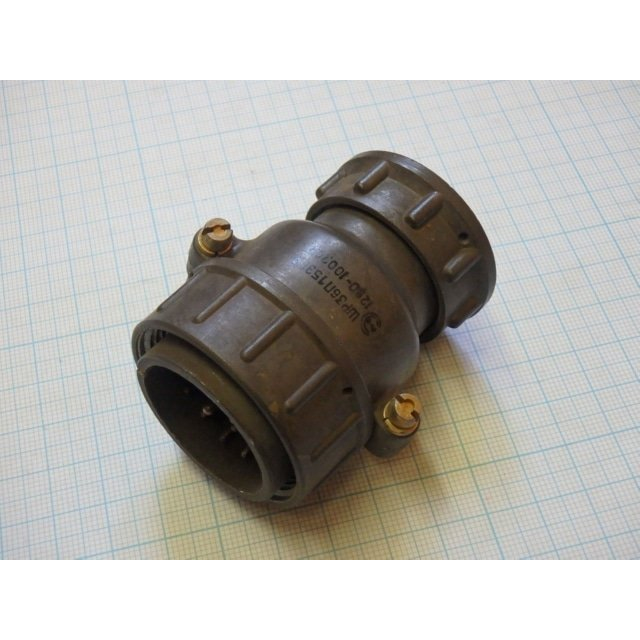

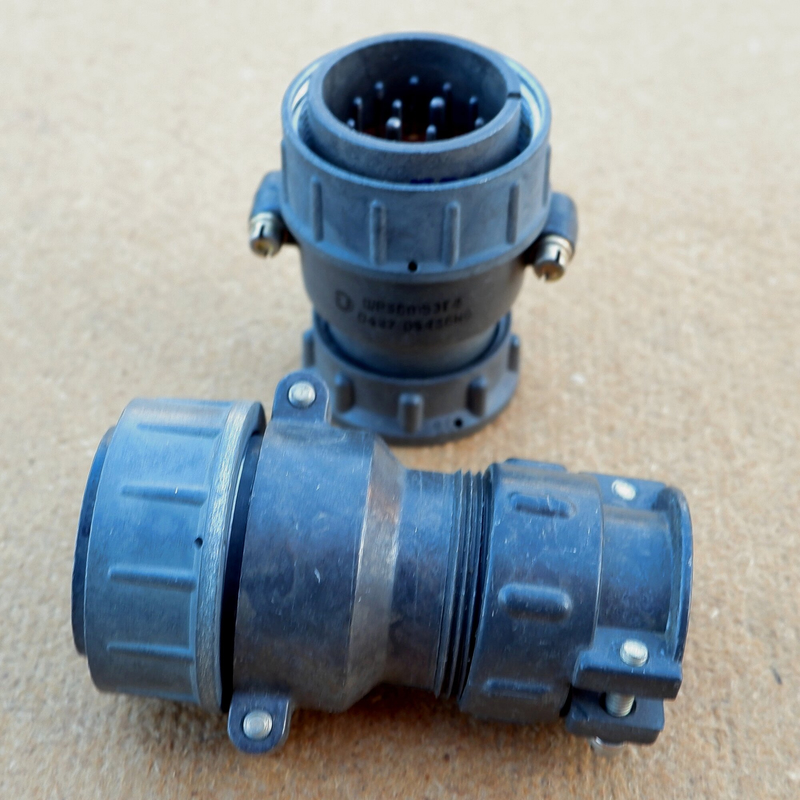

ШР36СК1ЭГ4 «Элекон» — это цилиндрический низкочастотный приборный разъём (чаще всего розетка) общего назначения, применяемый в радио‑ и электронной аппаратуре для соединения силовых и сигнальных цепей.

Такой разъём используется как межблочное соединение в измерительной, промышленной и радиотехнической аппаратуре, а также в силовых цепях, где требуются умеренные токовые нагрузки и устойчивость к внешним воздействиям. За счёт стандартизированной серии ШР изделия легко встраиваются в типовые конструкции щитов, пультов и блоков питания.

Серия ШР имеет цилиндрический корпус с кабельным или панельным способом монтажа; исполнение ШР36СК1ЭГ4 подразумевает негерметичный, приборный тип разъёма.
Разъём обычно комплектуется несколькими контактами (в серии ШР36 — до 9‑миллиметровых контактов), рассчитанных на силовые цепи и слаботочные сигнальные линии одновременно.

Максимальное рабочее напряжение цепи в конструкции разъёмов серии ШР обычно до 850 В (амплитудное значение), сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.
Рабочий диапазон температур окружающего воздуха у изделий ШР‑серии колеблется примерно от −60 °C до +60…+85 °C, с перегревом контактов до +100…+115 °C, что обеспечивает применение в условиях умеренного и холодного климата типа УХЛ.

Разъёмы ШР‑серии рассчитаны на значительные механические нагрузки:

количество сочленений‑расчленений — порядка 500 циклов, минимальная наработка — около 1000 часов.
устойчивы к вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с² и к многократным механическим ударам с ускорением до 35–50 g.

Описание

Назначение разъёма ШР36СК1ЭГ4

ШР36СК1ЭГ4 производства «Элекон» — цилиндрический низкочастотный приборный разъём общего назначения. Изделие относится к серии ШР36 и применяется в радио- и электронной аппаратуре для соединения силовых и сигнальных цепей. Типовое назначение — межблочная коммутация в измерительной, промышленной и радиотехнической аппаратуре, а также в силовых цепях с умеренными токовыми нагрузками.

Исполнение ШР36СК1ЭГ4 подразумевает негерметичный приборный тип разъёма. Благодаря стандартизированной серии ШР изделие легко встраивается в типовые конструкции щитов, пультов и блоков питания.

Конструктивные особенности и подтверждённые характеристики

Серия ШР имеет цилиндрический корпус с кабельным или панельным способом монтажа. В серии ШР36 применяются контакты диаметром до 9 миллиметров, рассчитанные как на силовые цепи, так и на слаботочные сигнальные линии одновременно.

Максимальное рабочее напряжение цепи — до 850 В (амплитудное значение).
Сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.
Рабочий диапазон температур окружающего воздуха — примерно от −60 °C до +60…+85 °C.
Допустимый перегрев контактов — до +100…+115 °C.
Количество сочленений-расчленений — порядка 500 циклов.
Минимальная наработка — около 1000 часов.
Устойчивость к вибрации — диапазон 1–5000 Гц с ускорением до 300 м/с².
Устойчивость к многократным механическим ударам — с ускорением до 35–50 g.

Условия применения и приёмка

Разъём ШР36СК1ЭГ4 предназначен для эксплуатации в условиях умеренного и холодного климата типа УХЛ. Сочетание широкого температурного диапазона, стойкости к вибрации и ударам делает его пригодным для аппаратуры, работающей на подвижных объектах и в тяжёлых условиях.

Поставка осуществляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям для применения в ответственной радиоэлектронной аппаратуре.

Артикул: 10412. Производитель: Элекон. Категория: ШР36.
