Назначение изделия

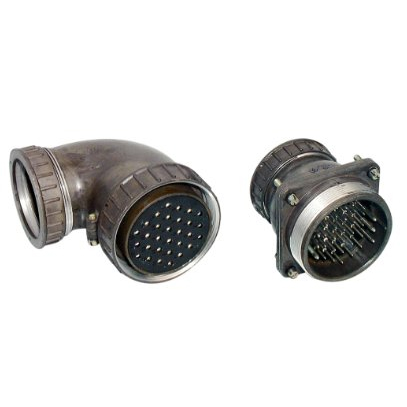

ШР36ПНШ11Н Коннектор «5» — это кабельная розетка серии ШР, предназначенная для надежного соединения в промышленных электрических системах. Изделие относится к категории ШР36 и применяется там, где требуется стабильная коммутация цепей при высоких токах и напряжении, а также устойчивость к механическим нагрузкам. Розетка рассчитана на работу в низкочастотных цепях с частотой до 3 МГц, что делает её пригодной для приборов, промышленного оборудования и кабельных систем.

Конструктивно разъем представляет собой негерметичный штепсельный соединитель с прямым патрубком и гайкой для неэкранированного кабеля. Такое исполнение обеспечивает удобный монтаж кабеля без применения специальных экранирующих элементов и позволяет использовать изделие в составе силовых и сигнальных линий.

Расшифровка обозначения

Маркировка ШР36ПНШ11Н содержит полную информацию о конструкции и назначении разъема. Понимание обозначения помогает правильно подобрать изделие под конкретную задачу.

• ШР — тип разъема (негерметичный штепсельный разъем);
• 36 — условный размер корпуса;
• П — прямой патрубок для подключения кабеля;
• Н — гайка для неэкранированного кабеля;
• 5 — количество контактов;
• НШ — розетка;
• 11 — комбинация контактов.

Подтверждённые технические характеристики

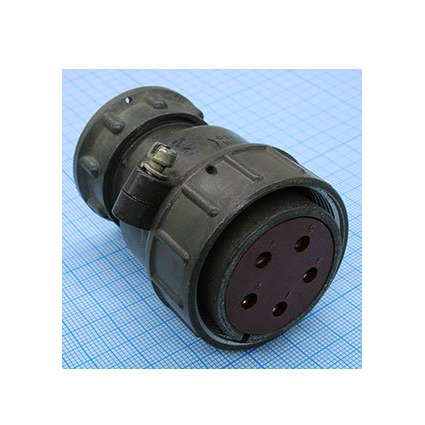

Изделие имеет пять контактов диаметром 3,5 мм. Рабочее напряжение достигает 850 В как при переменном, так и при постоянном токе. Максимальная токовая нагрузка составляет 50 А на контакт, а суммарно — до 250 А. Проходной диаметр равен 39 мм, сечение подключаемого провода — до 13 квадратных миллиметров, сопротивление контакта — не более 0,00075 Ом.

Разъем устойчив к механическим воздействиям: выдерживает вибрацию до 5000 Гц с ускорением 300 метров на секунду в квадрате, удары до 5000 метров на секунду в квадрате и линейное ускорение 2000 метров на секунду в квадрате. Минимальная наработка составляет 1000 часов.

Особенности и применение

Ключевые особенности ШР36ПНШ11Н Коннектор «5» — это сочетание высокой токовой нагрузки, значительного рабочего напряжения и стойкости к вибрации и ударам. Прямой патрубок и гайка для неэкранированного кабеля упрощают монтаж и обеспечивают надёжное механическое крепление кабеля в корпусе разъема. Приемка «5» подтверждает соответствие изделия установленным требованиям.

Благодаря перечисленным свойствам разъем применяется в низкочастотных цепях до 3 МГц для приборов, оборудования и кабельных систем в промышленности. Его используют в системах HVAC и промышленных компрессорах, где важны надёжность соединения и устойчивость к механическим воздействиям. Изделие подходит для решения задач, связанных с передачей питания и сигналов в условиях повышенных нагрузок.
