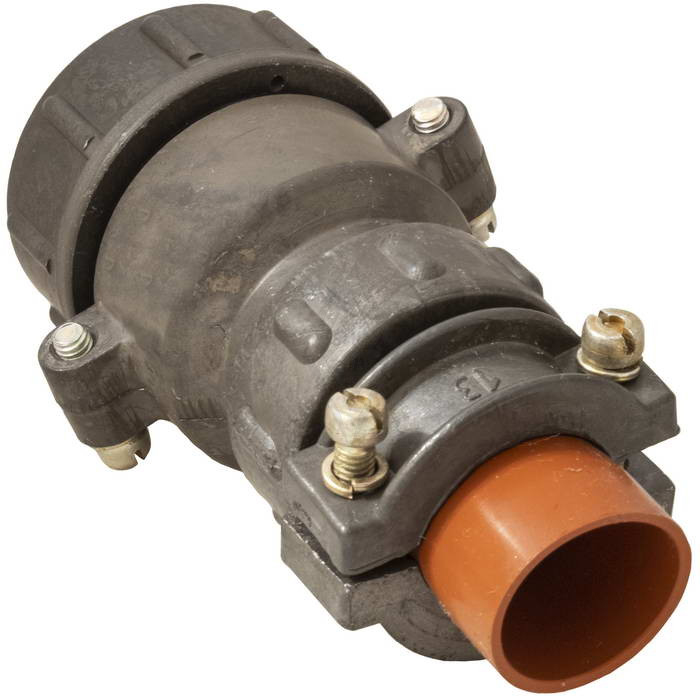

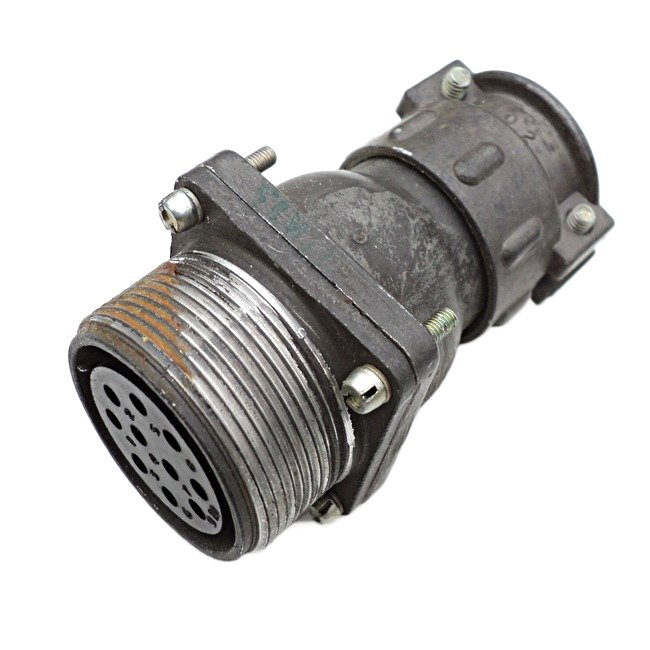

ШР36ПНГ11Н — это низкочастотный цилиндрический соединитель общего назначения, используемый в радиоэлектронной и радиотехнической аппаратуре. Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц.

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя (негерметичный), 36 — условный размер корпуса, П — конструктивное исполнение (для кабельной части с прямым патрубком), НГ — нормальные габариты, 11Н — количество контактов и поляризация. Это кабельная вилка или розетка блочного типа с резьбовым соединением и одношпоночной поляризацией.

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку до 250 А, напряжение до 850 В и сопротивление изоляции не менее 5000 МОм. Он выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), механические удары (до 5000 м/с² одиночные) и работает при температурах от -60 до +60 °C в климатическом исполнении УХЛ. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500.

Применение

ШР36ПНГ11Н применяется в приборах для надежного соединения неэкранированных кабелей, устойчив к пониженному давлению (до 1,3×10⁻⁴ Па) и смене температур. Контакты выполнены из серебра или никеля для обеспечения долговечности.
