Назначение соединителя ШР36ПНГ11Н

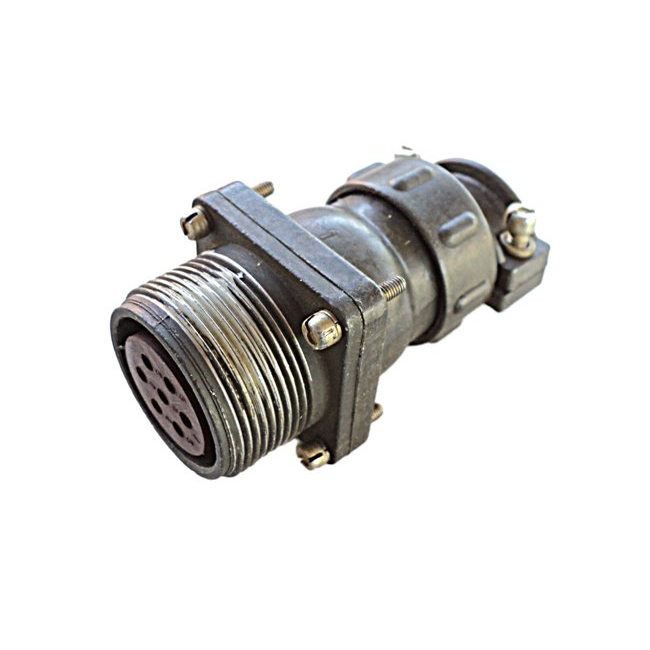

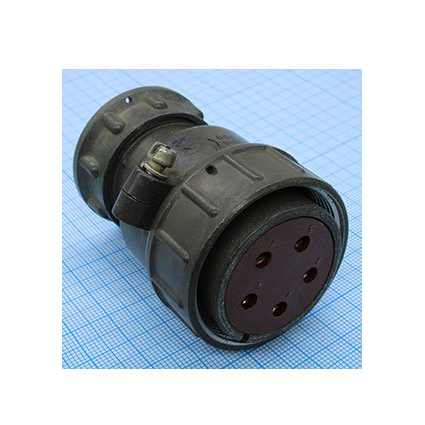

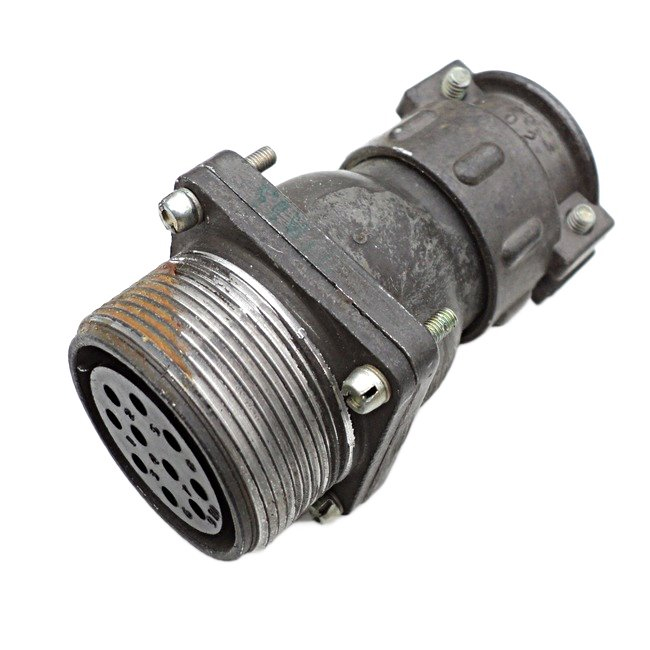

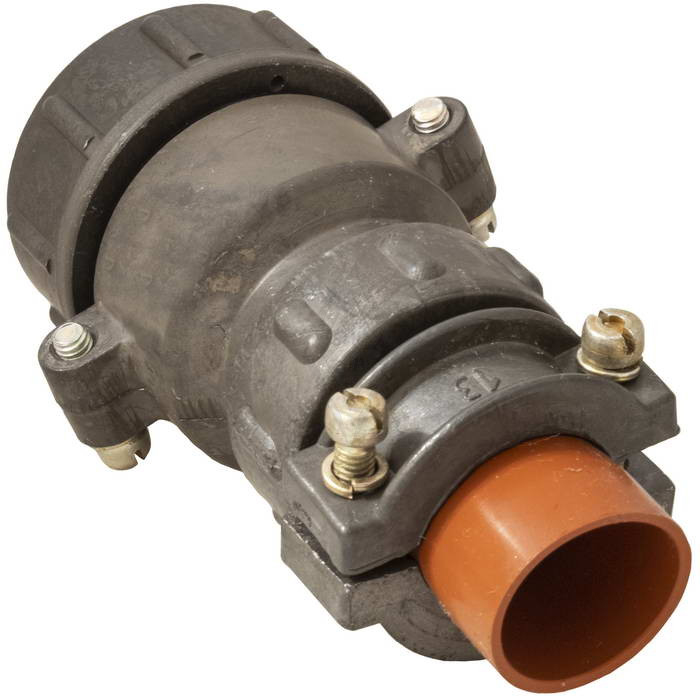

ШР36ПНГ11Н Коннектор «5» — это низкочастотный цилиндрический соединитель серии ШР, выполненный в виде кабельной вилки. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Коннектор применяется там, где требуется разъёмное соединение кабельных линий с возможностью многократного сочленения и расчленения без потери качества электрического контакта.

Модель относится к приборам объёмного монтажа и оснащена резьбовым соединением, что обеспечивает механическую фиксацию ответных частей и стабильность контакта при внешних воздействиях. Исполнение негерметичное, поэтому соединитель рассчитан на работу в условиях, где не требуется полная защита от влаги под давлением.

Конструктивные особенности и расшифровка обозначения

Маркировка ШР36ПНГ11Н содержит полную информацию о конструкции изделия. Расшифровка обозначения выглядит следующим образом:

• ШР — тип изделия, низкочастотный цилиндрический соединитель;
• 36 — условный размер корпуса;
• П — прямой патрубок под кабель;
• 5 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Г — вилка, то есть исполнение со штыревыми контактами;
• 11 — комбинация контактов.

Таким образом, ШР36ПНГ11Н — это вилка с прямым патрубком и гайкой «Н» под неэкранированный кабель, имеющая пять контактов диаметром 3,5 мм. Приборная часть соединителя может поставляться без патрубка либо с прямым или угловым патрубком, что позволяет подбирать вариант под конкретную компоновку. Соединение частей осуществляется резьбовым способом, монтаж — объёмный.

Технические характеристики

Основные параметры соединителя приведены ниже и подтверждены данными каталога:

• количество контактов — 5;
• диаметр контакта — 3,5 мм;
• максимальный ток на контакт — 50 А;
• максимальный общий ток — 250 А;
• сопротивление контакта — не более 0,00075 Ом;
• сопротивление изоляции — не менее 5000 МОм в нормальных условиях;
• рабочая температура — от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, с перегревом до плюс 110 градусов Цельсия;
• число сочленений и расчленений — 500 циклов;
• наработка — не менее 1000 часов;
• срок сохраняемости — 15 лет.

Покрытие контактов — серебро или никель. Изделие соответствует климатическому исполнению УХЛ. Соединитель выдерживает вибрацию с частотой до 5000 Гц при ускорении 300 метров на секунду в квадрате, удары с ускорением 5000 метров на секунду в квадрате, а также пониженное давление до 1,3 на 10 в минус четвёртой степени Паскаля.

Применение и условия эксплуатации

Благодаря совокупности характеристик ШР36ПНГ11Н применяется в приборах и кабельных сборках, где необходимы компактное разъёмное соединение и стойкость к механическим и климатическим нагрузкам. Вибрационная и ударная стойкость, а также широкий температурный диапазон делают соединитель пригодным для эксплуатации в составе оборудования, работающего в сложных условиях.

Приёмка изделия — «5», что соответствует высокому уровню приёмочного контроля. Резьбовое соединение частей и вариант исполнения с гайкой под неэкранированный кабель упрощают монтаж и обеспечивают надёжную фиксацию в процессе работы. При подборе ответной части следует учитывать условный размер корпуса 36, пять контактов диаметром 3,5 мм и комбинацию контактов «11».
