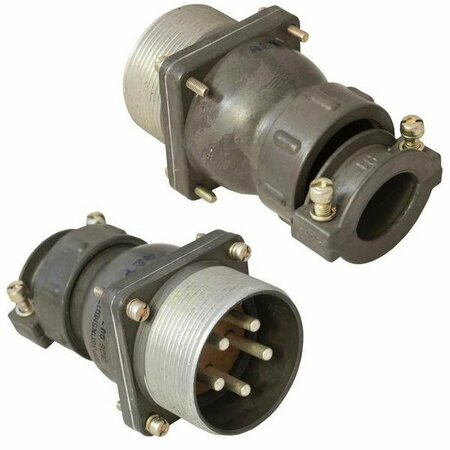

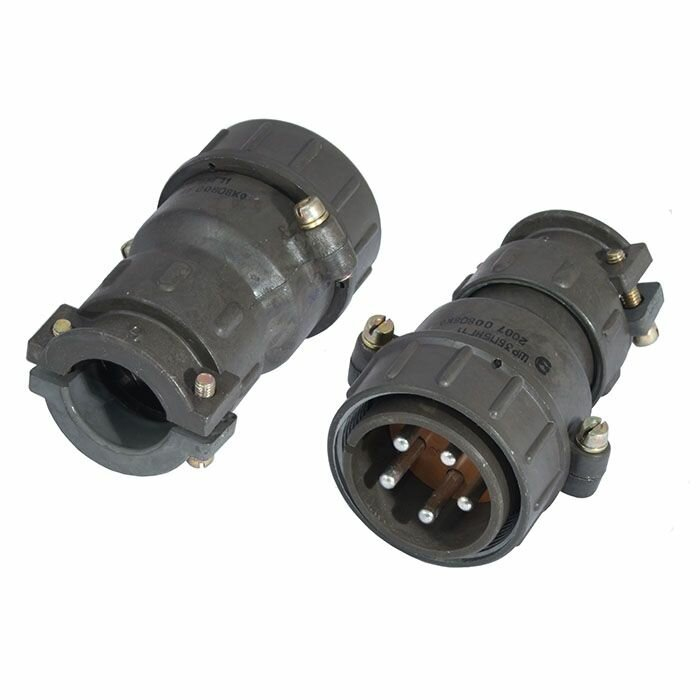

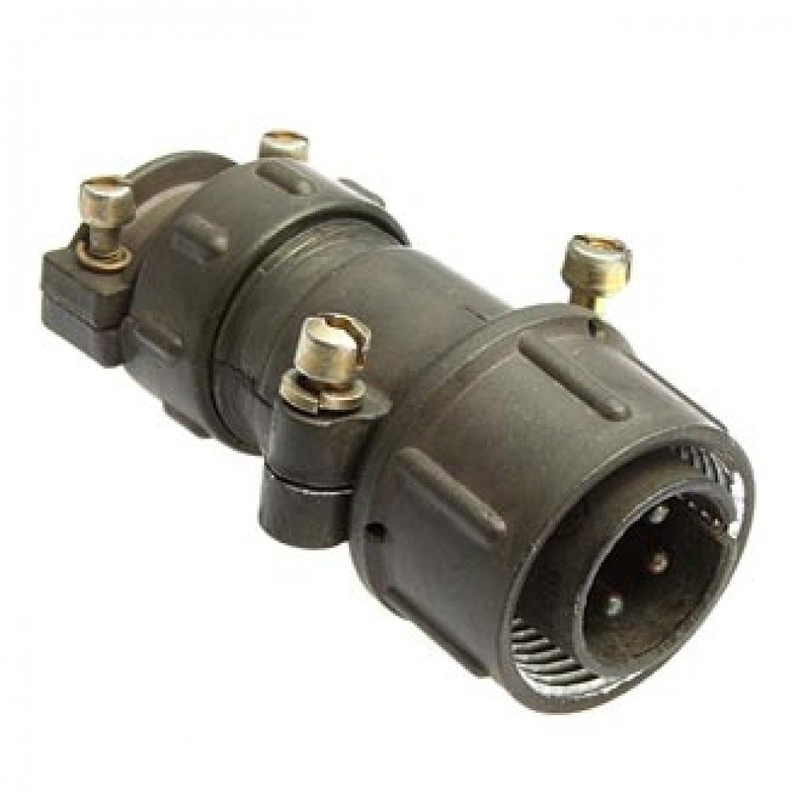

ШР36ПНГ11 — это низкочастотный цилиндрический соединитель (разъём) российского производства, предназначенный для надёжных электрических соединений в различных приборах и оборудовании.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя (низкочастотный резьбовой), 36 — условный размер корпуса, П — конструктивное исполнение (без патрубка или с прямым для приборной части), Н — нормальные габариты, Г — гайка для фиксации, 11 — вариант исполнения (одношпоночная поляризация, для неэкранированного кабеля).

Основные характеристики

Соединитель рассчитан на 5 контактов и работает с постоянным или переменным током частотой до 3 МГц при напряжении до 850 В. Он выдерживает температуру от -60°C до +60°C (с учётом перегрева контактов до +110°C), линейное ускорение до 2000 м/с², синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², а также механические удары до 5000 м/с².

Минимальная наработка — 1000 часов, число сочленений-расчленений — не менее 500, срок сохраняемости — 15 лет. Сопротивление изоляции в нормальных условиях достигает 5000 МОм.

Применение

Используется в электро- и радиооборудовании, контрольно-измерительных приборах для блочного (приборного) или кабельного монтажа. Климатическое исполнение — УХЛ, тип — негерметичный, вид корпуса — блочный или кабельный с резьбовым соединением.
