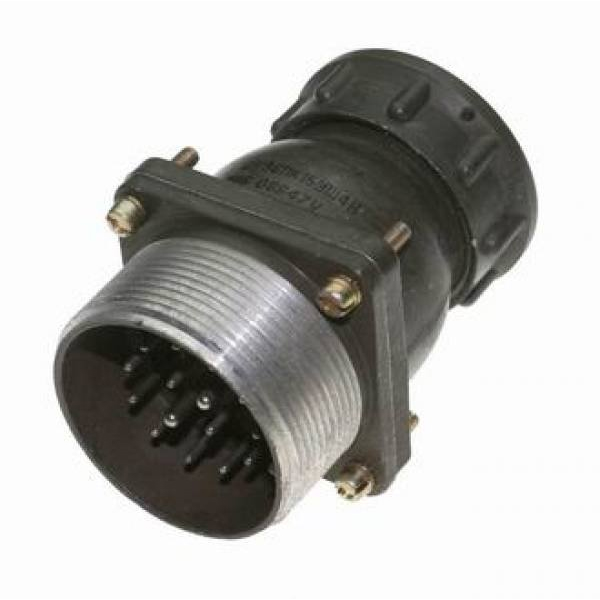

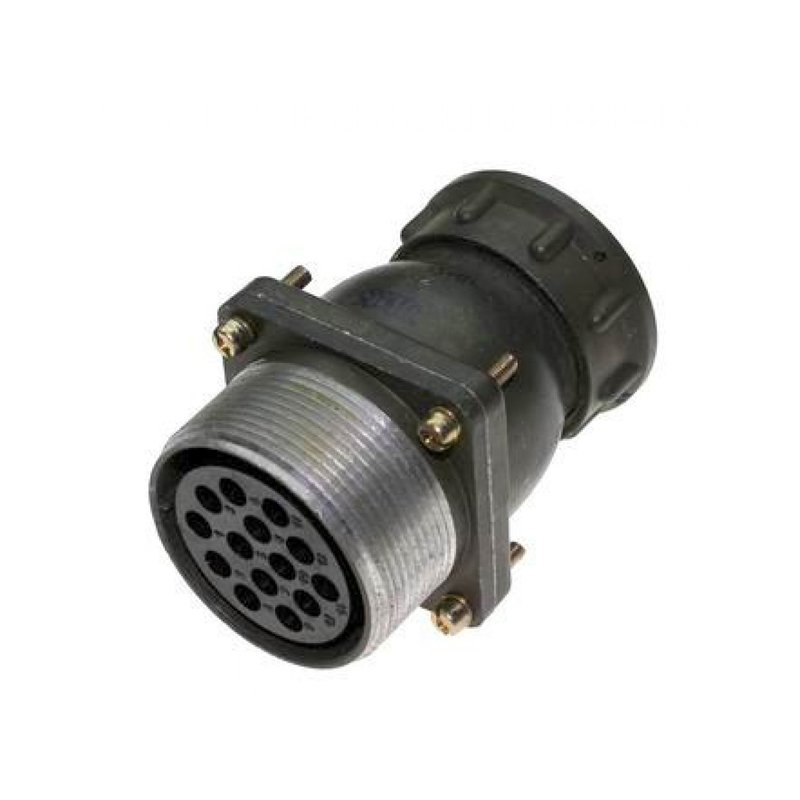

ШР36ПК7НШ1 — это вилка приборная (блочная) из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного соединения в радиоэлектронной и радиотехнической аппаратуре. Она используется во внутренних и наружных установках (при защите от пыли и влаги), в климатическом исполнении УХЛ.

Расшифровка обозначения

• ШР — тип соединителя (вилка-розетка общего назначения).

• 36 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части (прямой патрубок, блочное крепление).

• 7 — количество контактов.

• НШ — гайка патрубка для неэкранированного кабеля.

• 1 — сочетание контактов.

Контакты и электрические характеристики

Соединитель имеет 7 контактов: 3 шт. диаметром 1,5 мм, 3 шт. — 2,5 мм, 1 шт. — 3,5 мм. Рабочий ток: до 10 А (1,5 мм), 25 А (2,5 мм), 50 А (3,5 мм). Максимальное напряжение — до 850 В, сопротивление контакта — не более 5 мОм (1,5 мм), 2 мОм (2,5 мм), 1,5 мОм (3,5 мм).

Механические и эксплуатационные свойства

Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), линейные нагрузки (2000 м/с²). Сопротивление изоляции — не менее 5000 МОм, срок службы — 500 сочленений-расчленений, наработка — 1000 часов. Температурный диапазон: от -60 до +60 °C.
