Назначение и область применения

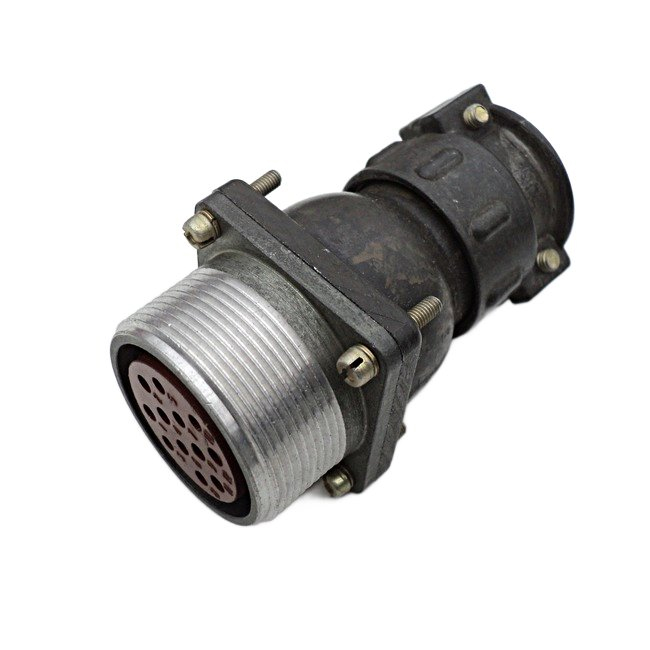

ШР36ПК7НГ1Н «5» — это кабельная вилка цилиндрического низкочастотного разъёма серии ШР, предназначенная для организации надёжного разъёмного соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в цепях постоянного и переменного тока, где требуется стабильный электрический контакт при значительных токовых нагрузках и воздействии внешних механических факторов.

Разъём рассчитан на эксплуатацию в составе стационарного и подвижного оборудования, включая аппаратуру связи, измерительные комплексы, промышленную электронику и специальную технику. Конструкция с прямым патрубком и накидной гайкой для неэкранированного кабеля позволяет выполнять монтаж на кабельные сборки без применения экранирующей оплётки, что упрощает процесс подключения и сокращает время подготовки линии.

Приёмка «5» подтверждает соответствие изделия установленным техническим условиям и проведение полного цикла приёмо-сдаточных испытаний. Соответствие обозначению НКЦС.434410.111ТУ гарантирует единообразие геометрических, электрических и механических параметров с другими компонентами серии ШР36.

Технические особенности и подтверждённые характеристики

Вилка имеет условный размер корпуса 36 и семь контактных элементов, распределённых по трём типоразмерам. Контактная группа включает:

• три контакта диаметром 1,5 мм с максимальным током 20 А каждый;
• три контакта диаметром 2,5 мм с максимальным током 35 А каждый;
• один контакт диаметром 3,5 мм с максимальным током 50 А.

Суммарная допустимая токовая нагрузка достигает 155 А при рабочем напряжении до 850 В. Материал контактов — латунь с покрытием серебром или никелем, что обеспечивает низкое переходное сопротивление и защиту от окисления в процессе длительного хранения и эксплуатации. Сопротивление контактов не превышает 5 мОм для элементов диаметром 1,5 мм, 2 мОм для контактов диаметром 2,5 мм и 1,5 мОм для контакта диаметром 3,5 мм.

Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм. Разъём выполнен в негерметичном исполнении с климатическим вариантом УХЛ и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 60 °C. Изделие выдерживает пониженное атмосферное давление до 1,3×10⁻⁴ Па, что допускает применение в условиях разреженной атмосферы.

Устойчивость к механическим воздействиям

Конструкция вилки рассчитана на работу в условиях интенсивных вибрационных и ударных нагрузок. Подтверждённые параметры стойкости:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g;
• механические удары одиночного действия с ускорением до 500 g;
• многократные удары с ускорением до 35 g;
• акустические шумы с уровнем звукового давления до 170 дБ.

Ресурс, габариты и монтаж

Ресурс изделия составляет не менее 1000 часов наработки и 500 циклов сочленения-расчленения, что обеспечивает длительный срок службы при регулярной коммутации. Габаритные размеры вилки — 78,7×45,5×56,1 мм, что позволяет компактно размещать её в монтажных пространствах приборов и стоек.

Прямой патрубок с накидной гайкой рассчитан на фиксацию неэкранированного кабеля. Ответная часть — розетка серии ШР36 с соответствующим количеством и расположением контактов. Цилиндрическая форма корпуса обеспечивает соосность ответных частей и защиту от перекоса при соединении, а накидная гайка гарантирует плотное прилегание контактных пар и защиту от самопроизвольного расчленения при вибрации.
