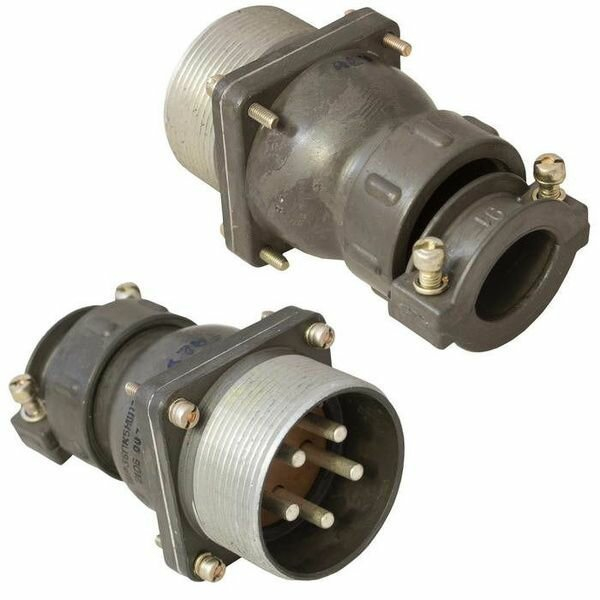

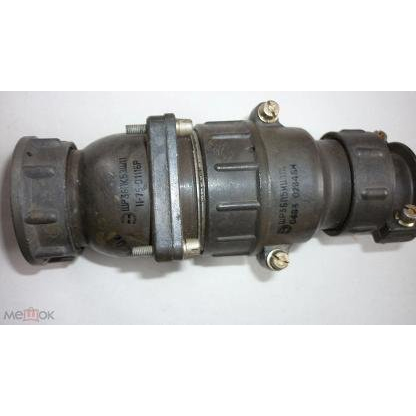

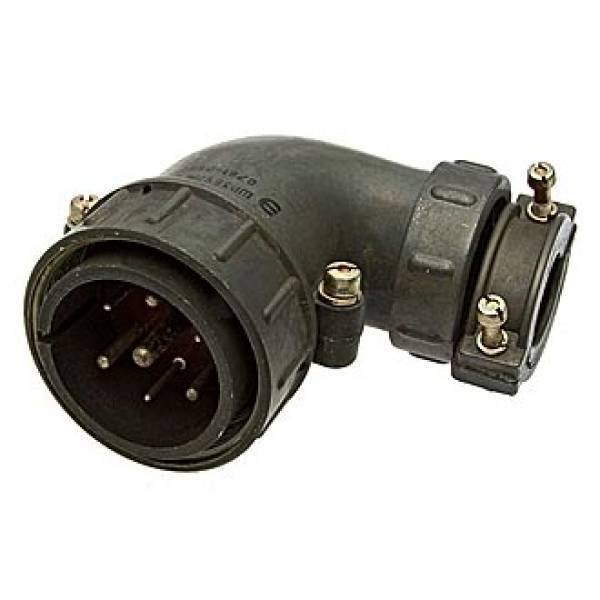

ШР36ПК5НШ11 ВИЛКИ

Цена: ПОД ЗАКАЗ

В наличии: 20 шт.

2021 5: 20 шт

Технические характеристики

ШР36ПК5НШ11 ВИЛКИ

ШР36ПК5НШ11 — это круглый низкочастотный соединитель серии ШР , в исполнении вилки с 5 контактами и прямым патрубком для неэкранированного кабеля . Он применяется в электрических цепях постоянного, переменного и импульсного тока, а рабочая частота у таких соединителей — до 3 МГц, при напряжении до 850 В по амплитудному значению.

Что означает обозначение

ШР — тип соединителя.
36 — условный размер корпуса.
ПК — прямой патрубок.
5 — количество контактов.
Н — гайка патрубка для неэкранированного кабеля.
11 — сочетание контактов.

Основные характеристики

Количество контактов: 5 шт. , диаметр контактов 3,5 мм .
Рабочее напряжение: до 850 В .
Рабочий ток: 50 А .
Рабочая температура: примерно от -60 до +100 / +110 °C в зависимости от источника и исполнения.
Климатическое исполнение: УХЛ , для внутреннего и наружного применения при защите от пыли и воды со стороны потребителя.

Механическая и электрическая стойкость

Сопротивление изоляции: не менее 5000 МОм .
Количество сочленений-расчленений: 500 .
Минимальная наработка: 1000 часов .
Вибрация: 1–5000 Гц , ускорение до 300 м/с² .
Удар: одиночный до 5000 м/с² , многократный до 350 м/с² .

Конструкция и применение

Это кабельная вилка с резьбовым сочленением, рассчитанная на использование в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Корпус у таких изделий обычно металлический, изолятор — карболит, а контакты могут иметь серебряное или никелевое покрытие в зависимости от исполнения.

Мы можем дальше кратко разобрать совместимую ответную часть , схему расположения контактов или расшифровку посадочных размеров по этому разъёму.

Описание

Назначение соединителя ШР36ПК5НШ11

ШР36ПК5НШ11 — это круглый низкочастотный электрический соединитель серии ШР, выполненный в виде кабельной вилки с пятью контактами и прямым патрубком под неэкранированный кабель. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в составе радиоэлектронной и радиотехнической аппаратуры. Соединитель относится к классу изделий общего назначения и применяется там, где требуется надёжное разъёмное соединение кабеля с ответной частью при умеренных требованиях к помехозащищённости.

Расшифровка обозначения

Маркировка ШР36ПК5НШ11 построена по стандартной для серии ШР схеме и расшифровывается следующим образом.

ШР — тип соединителя, низкочастотный круглый разъём серии ШР.
36 — условный размер корпуса.
ПК — прямой патрубок для кабеля.
5 — количество контактов в изделии.
Н — гайка патрубка, рассчитанная на неэкранированный кабель.
11 — сочетание (вариант) контактов.

Основные электрические параметры

Соединитель рассчитан на работу в цепях с рабочим напряжением до 850 В по амплитудному значению и рабочей частотой до 3 МГц. Номинальный рабочий ток составляет 50 А. В изделии установлено пять контактов диаметром 3,5 мм, что обеспечивает передачу силовых и сигнальных цепей в пределах указанных нагрузок.

Сопротивление изоляции — не менее 5000 МОм. Механический ресурс по количеству сочленений и расчленений составляет 500 циклов, а минимальная наработка — 1000 часов.

Условия эксплуатации и стойкость

Рабочий диапазон температур лежит примерно в пределах от минус 60 до плюс 100 — плюс 110 °C в зависимости от исполнения и источника данных. Климатическое исполнение — УХЛ, что допускает применение как внутри помещений, так и на открытом воздухе при условии защиты со стороны потребителя от пыли и воды.

Изделие выдерживает вибрационные нагрузки в диапазоне 1–5000 Гц с ускорением до 300 м/с², а также одиночные удары до 5000 м/с² и многократные удары до 350 м/с².

Конструкция и применение

Корпус вилки выполнен металлическим, изолятор изготовлен из карболита. Контакты могут иметь серебряное или никелевое покрытие в зависимости от исполнения. Соединение с ответной частью — резьбовое, что обеспечивает механическую фиксацию и сохранение контакта при вибрации.

ШР36ПК5НШ11 применяется в составе кабельных сборок радиоэлектронной аппаратуры, измерительных и радиотехнических устройств, где требуется соединитель общего назначения с прямым патрубком под неэкранированный кабель. Для монтажа необходимо подобрать совместимую ответную часть соответствующего размера корпуса и сочетания контактов.
