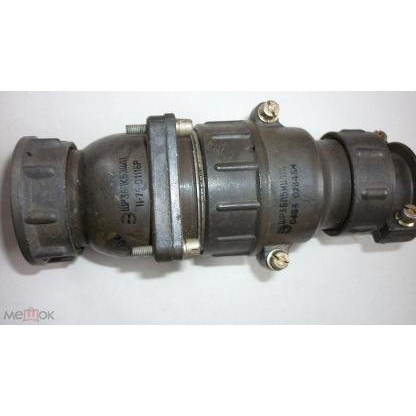

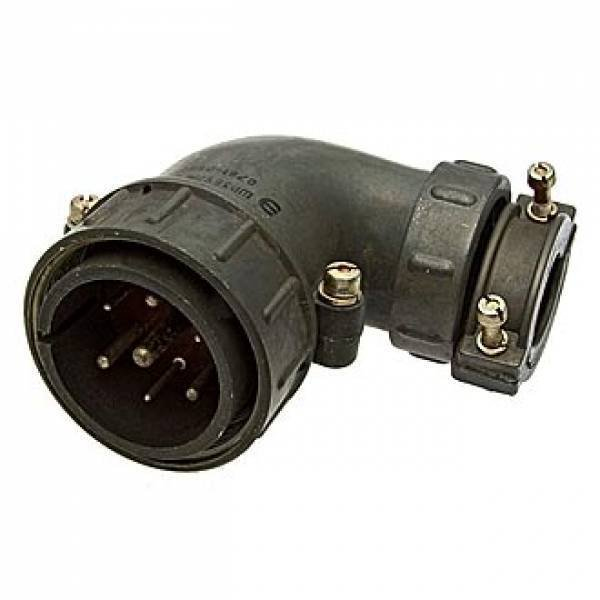

ШР36ПК5НШ11 — это приборная вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в различных устройствах.

Описание

Соединители ШР применяются для внутреннего и наружного монтажа (при защите от пыли и влаги) в климатическом исполнении УХЛ по ГОСТ 15150-69. Они состоят из вилки и розетки, где приборная часть (как ШР36ПК5НШ11) изготавливается с прямым патрубком (ПК). Сочленение резьбовое с одношпоночной поляризацией, монтаж — объемный или пайкой.

Расшифровка обозначения

• ШР — тип соединителя.

• 36 — условный размер корпуса.

• ПК — приборная вилка с прямым патрубком.

• 5Н — 5 контактов диаметром 3,5 мм.

• Ш — вилка.

• 11 — конкретное сочетание контактов.

Технические характеристики

Соединитель рассчитан на ток до 50 А на контакт (общий до 250 А), напряжение до 850 В и сопротивление контакта не более 0,75 мОм.
