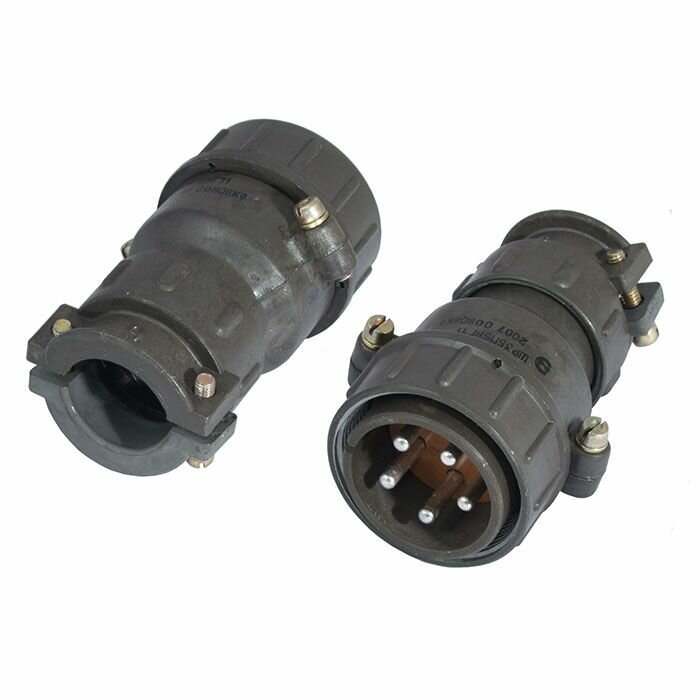

ШР36ПК5НГ11-К РОЗЕТКИ Элекон

Цена:

1450 ₽

Производитель: Элекон

Технические характеристики

ШР36ПК5НГ11-К — это розетка производства Элекон, представляющая собой негерметичный цилиндрический низкочастотный соединитель типа ШР для приборной части. Она предназначена для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель имеет условный размер корпуса 36, 5 контактов диаметром 3,5 мм с покрытием никелем (буква "Н " в обозначении). Сопротивление контактов не превышает 0,75 мОм, максимальная токовая нагрузка на контакт — 50 А, общая — до 250 А, сопротивление изоляции — не менее 5000 МОм. Климатическое исполнение УХЛ2 (от -60 до +60 °C), допускается применение во внутренних цепях с защитой от внешних факторов.

ШР55П31ЭШ3 connector plug

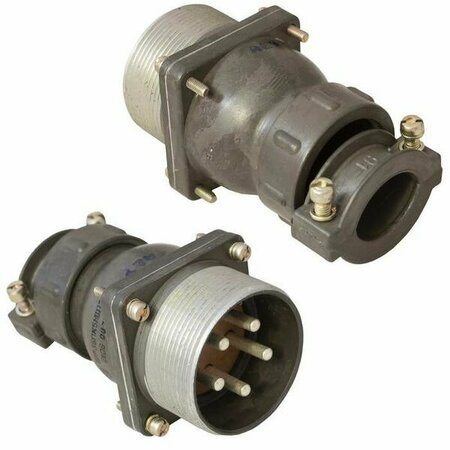

Розетка блочная (приборная) с прямым патрубком (ПК) и гайкой для неэкранированного кабеля (НГ). Монтаж внутренний, резьбовое сочленение с одношпоночной поляризацией, материал корпуса — пластмасса (индекс М). Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с², не менее 500 сочленений-расчленений и наработку 5000–10000 часов.

На изображении показана схема расположения контактов и габаритные размеры типичного соединителя серии ШР36, где видны патрубок и монтажные элементы.

ШР — тип соединителя (негерметичный цилиндрический).
36 — размер корпуса.
ПК — приборная часть с прямым патрубком.
5 — число контактов.
НГ — гайка для неэкранированного кабеля.
11 — сочетание контактов (5 шт. Ø 3,5 мм).
К — модификация (Элекон).

Описание

Назначение

ШР36ПК5НГ11-К — розетка производства Элекон, представляющая собой негерметичный цилиндрический низкочастотный соединитель типа ШР для приборной части. Изделие предназначено для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Соединитель работает с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция и обозначение

Обозначение ШР36ПК5НГ11-К расшифровывается следующим образом: ШР — тип соединителя (негерметичный цилиндрический), 36 — условный размер корпуса, ПК — приборная часть с прямым патрубком, 5 — число контактов, НГ — гайка для неэкранированного кабеля, 11 — сочетание контактов, К — модификация производства Элекон.

Розетка выполнена блочной (приборной) с прямым патрубком (ПК) и гайкой для неэкранированного кабеля (НГ). Монтаж внутренний. Сочленение резьбовое с одношпоночной поляризацией. Материал корпуса — пластмасса (индекс М).

Технические характеристики

Условный размер корпуса: 36
Число контактов: 5
Диаметр контактов: 3,5 мм
Покрытие контактов: никель (буква Н в обозначении)
Сопротивление контактов: не более 0,75 мОм
Максимальная токовая нагрузка на контакт: 50 А
Общая максимальная токовая нагрузка: до 250 А
Сопротивление изоляции: не менее 5000 МОм
Рабочее напряжение: до 850 В (амплитудное значение)
Рабочая частота: до 3 МГц
Климатическое исполнение: УХЛ2, диапазон рабочих температур от минус 60 до плюс 60 градусов Цельсия

Механическая стойкость

Соединитель выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также удары с ускорением до 5000 метров на секунду в квадрате. Ресурс сочленений-расчленений составляет не менее 500 циклов, наработка — от 5000 до 10000 часов.

Применение

Розетка применяется во внутренних цепях электро- и радиоаппаратуры с защитой от внешних факторов. Изделие обеспечивает надёжное соединение и разъединение электрических цепей при эксплуатации в составе приборной части оборудования. Климатическое исполнение УХЛ2 допускает применение в соответствующих условиях в пределах указанного температурного диапазона.
