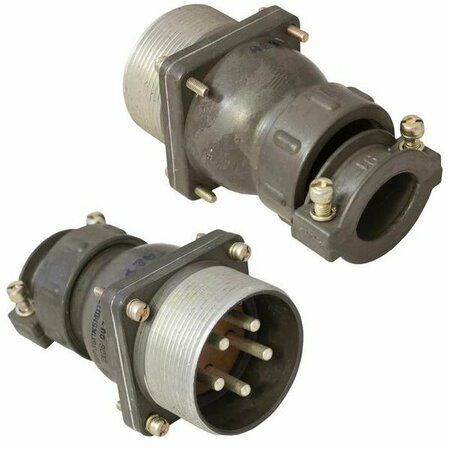

розетка ШР36ПК5НГ11 представляет собой приборный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока. Она используется для соединения и разъединения проводов, кабелей и узлов в электро- и радиоаппаратуре.

Основные характеристики

• Тип соединителя : ШР (разъемы общего назначения).
• Размер корпуса : 36.
• Конструктивное исполнение : ПК (с прямым патрубком).
• Количество контактов : 5.
• Тип кабеля : Н (для неэкранированного кабеля).
• Сочетание контактов : 11 (пять контактов диаметром 3,5 мм).

Технические параметры

• Рабочий ток : до 50 А.
• Максимальное рабочее напряжение : 850 В (амплитудное значение).
• Сопротивление контактов : не более 0,75 мОм.
• Сопротивление изоляции : не менее 5000 МОм при нормальных климатических условиях.
• Габаритные размеры : 80,8 ? 42 ? 42 мм.
• Температурный диапазон эксплуатации : от -60° С до +60° С.

Применение

розетка ШР36ПК5НГ11 используется в различных областях, включая радиоэлектронную и радиотехническую аппаратуру. Она подходит для монтажа как с экранированными, так и с неэкранированными кабелями. Соединители данного типа обеспечивают надежное соединение и могут использоваться в условиях, требующих высокой устойчивости к механическим воздействиям и изменению температуры.

Конструкция

Соединитель состоит из двух частей: розетки и вилки. розетка может быть как приборной, так и кабельной. В данном случае, ШР36ПК5НГ11 обозначает именно розетку с прямым патрубком для неэкранированного кабеля. Эти характеристики делают ШР36ПК5НГ11 универсальным решением для подключения электрических устройств в различных условиях эксплуатации.
