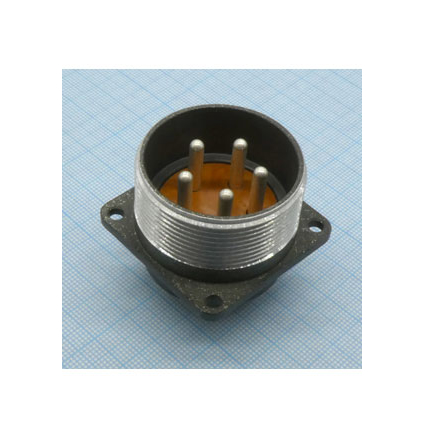

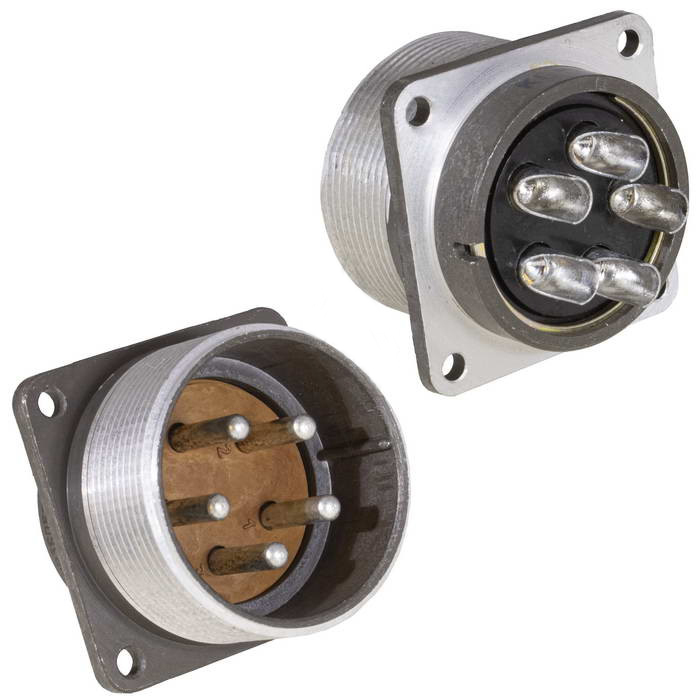

ШР36ПК5ЭШ11 — это блочная (приборная) вилка низкочастотного цилиндрического соединителя серии ШР, предназначенная для работы в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Расшифровка обозначения

ШР — тип соединителя, 36 — условный размер корпуса, П — конструктивное исполнение без патрубка, 5 — диаметр контактов 3,5 мм, ЭШ — прямой патрубок под экранированный кабель, 11 — сочетание из 5 контактов, Н — покрытие контактов никелем (в вариантах без Н — серебро).

Характеристики

Соединитель рассчитан на ток до 50 А на контакт (общая нагрузка до 250 А), напряжение до 850 В, сопротивление контакта не более 0,75 мОм, сопротивление изоляции не менее 5000 МОм.
Рабочая температура от -60°C до +60°C (с учетом перегрева контактов до +110°C), климатическое исполнение УХЛ для внутреннего монтажа или наружного с защитой от пыли и влаги.
Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с?, удары до 5000 м/с? (одиночный) и 350 м/с? (многократный), сочленения — до 500 циклов, наработка минимум 1000 часов.

Применение

Используется во электро- и радиооборудовании, контрольно-измерительных приборах для надежного соединения цепей, монтаж методом пайки, резьбовое сочленение.
Год выпуска 2015 не влияет на базовые параметры, так как соответствует ТУ и ГОСТ. ?
