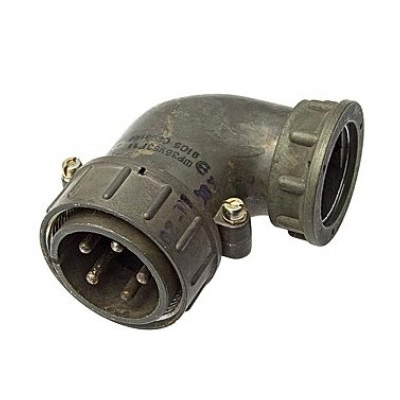

ШР36ПК5ЭГ11 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР советского/российского производства. Она предназначена для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре, работает с токами до 250 А на контакт и напряжением до 850 В.

Назначение

Используется как негерметичный соединитель климатика УХЛ для цепей постоянного и переменного тока частотой до 3 МГц. Подходит для экранированного кабеля (обозначение ЭГ), имеет блочный (приборный) корпус с прямым патрубком.

Основные характеристики

• Количество контактов: 5.

• Рабочая температура: от -60°C до +60°C (с учетом перегрева контактов до +110°C).

• Вибрация: синусоидальная 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Удар: до 5000 м/с² (500 g) одиночный, 350 м/с² многократный.

• Сопротивление изоляции: не менее 5000 МОм.

• Наработка: минимум 1000 часов, 500 сочленений-расчленений.

• Пониженное давление: до 1,3×10⁻⁴ Па.

Расшифровка обозначения

ШР — тип (цилиндрический низкочастотный); 36 — условный размер корпуса; ПК — приборная часть с прямым патрубком; 5 — число контактов; Э — для экранированного кабеля; Г — гайка патрубка; 11 — поляризация и другие параметры.​
