ШР36ПК5НГ11: надёжная розетка серии ШР для силовых и сигнальных соединений

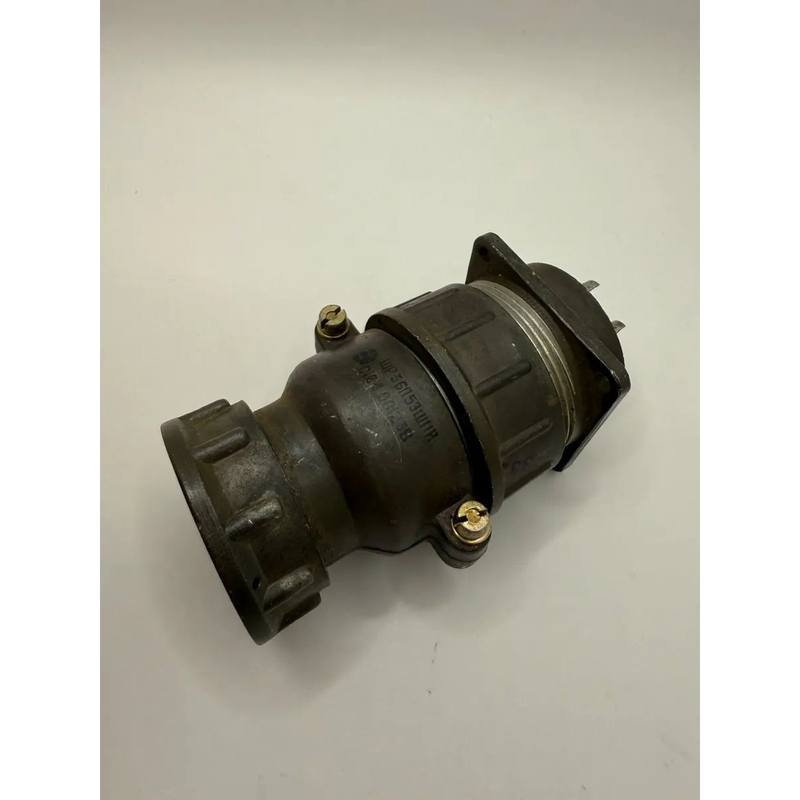

ШР36ПК5НГ11 — цилиндрический низкочастотный электрический соединитель серии ШР, выполненный в виде розетки с прямым патрубком. Разъём предназначен для создания разъёмных соединений в цепях постоянного, переменного и импульсного тока, включая аппаратуру промышленного, радиоэлектронного и специального назначения. Конструкция рассчитана на эксплуатацию при напряжении до 850 В и обеспечивает устойчивое резьбовое сочленение с ответной частью.

Конструкция и расшифровка

Маркировка ШР36ПК5НГ11 отражает основные конструктивные признаки изделия:

• ШР — серия цилиндрических штепсельных разъёмов общего назначения.

• 36 — условный размер корпуса.

• П — прямой патрубок.

• К — кабельное исполнение корпуса.

• 5 — пять контактов.

• Н — исполнение гайки патрубка для неэкранированного кабеля.

• Г — розеточная часть соединителя.

• 11 — сочетание контактов по принятой для серии схеме.

ШР36ПК5НГ11 оснащается пятью гнездовыми контактами диаметром 3,5 мм. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и способствующее стабильной передаче тока при длительной работе. Сочленение выполняется резьбовым способом, что помогает защитить соединение от самопроизвольного размыкания под действием вибрации или механических нагрузок.

Основные технические характеристики

Указанные параметры делают разъём ШР36ПК5НГ11 подходящим для коммутации сравнительно мощных цепей при сохранении низкого сопротивления контактов. Пятиконтактная схема позволяет одновременно передавать питание, управляющие сигналы либо подключать несколько независимых электрических линий через один разъём.

Рабочие условия и применение

Розетка ШР36ПК5НГ11 относится к негерметичному исполнению, поэтому её рационально использовать внутри корпусов, шкафов, приборов, пультов и другого оборудования, где исключено прямое воздействие влаги, агрессивных сред и загрязнений на контактную группу. В зависимости от исполнения и условий применения рабочий температурный диапазон указывается от −60 °C до +100…+110 °C.

Разъём применяется в следующих задачах:

• подключение кабельных жгутов к приборам и электрическим блокам;

• коммутация силовых цепей постоянного и переменного тока;

• создание разъёмных межблочных соединений в радиоэлектронной аппаратуре;

• подключение оборудования в системах автоматики, управления и контроля;

• использование в аппаратуре, работающей при вибрациях и механических воздействиях;

• ремонт, модернизация и замена соединителей в оборудовании, где предусмотрена серия ШР.

Для серии ШР заявлена работа в цепях частотой до 3 МГц, поэтому ШР36ПК5НГ11 может использоваться не только в цепях питания, но и в низкочастотных и импульсных контурах в пределах электрических характеристик конкретной схемы.

Что важно учитывать при подключении

При монтаже ШР36ПК5НГ11 необходимо подобрать ответную часть с совместимыми геометрией корпуса, ключом ориентирования и сочетанием контактов. В качестве парного элемента для этой розетки применяется кабельная вилка соответствующего исполнения, например ШР36П5НГ11.

Перед вводом соединителя в эксплуатацию рекомендуется проверить:

• соответствие распайки электрической схеме оборудования;

• сечение и тип подключаемого провода;

• качество пайки хвостовиков контактов;

• отсутствие перегрева при расчётной токовой нагрузке;

• правильность положения ключа при сочленении;

• полную затяжку резьбового соединения;

• состояние изолятора, контактов и крепёжных элементов.

ШР36ПК5НГ11 остаётся практичным решением для оборудования, где нужны пять надёжных контактов, высокая допустимая токовая нагрузка, резьбовая фиксация и ремонтопригодное паяное подключение. Низкое переходное сопротивление, изоляция с высоким сопротивлением и рассчитанная механическая стойкость позволяют использовать разъём в ответственных электротехнических соединениях.
