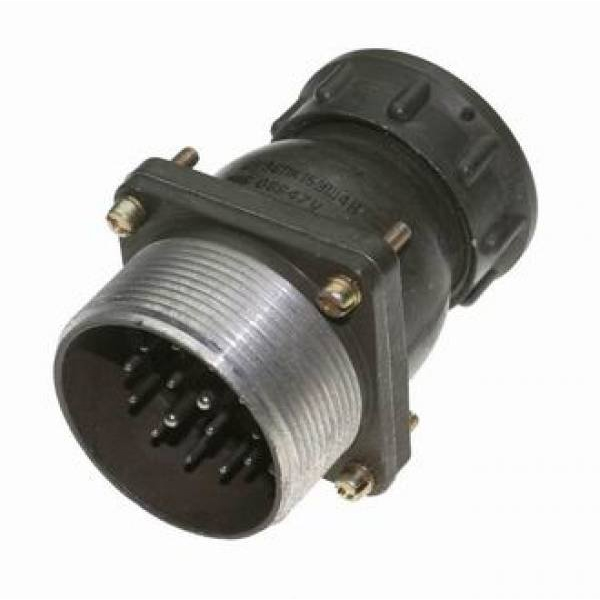

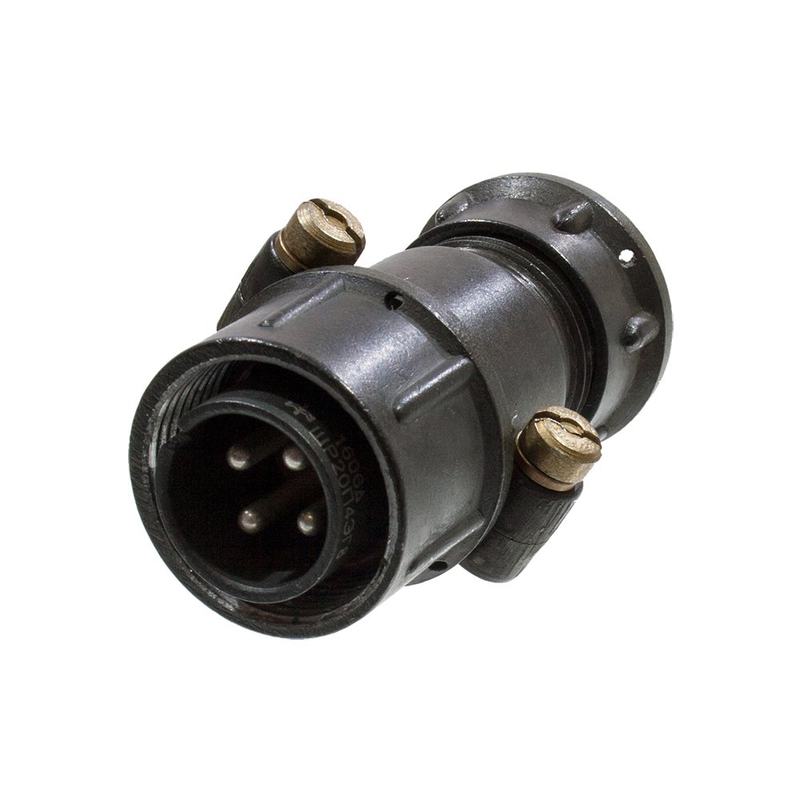

ШР36ПК4НШ13 — это приборная вилка с прямым патрубком из серии цилиндрических соединителей ШР, предназначенная для радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения.

Применение

Используется во внутренних и наружных условиях (при защите от пыли и воды потребителем) в климатическом исполнении УХЛ.

Подходит для электрических цепей постоянного и переменного тока частотой до 3 МГц, с резьбовым соединением и одношпоночной поляризацией корпусов. ?

Характеристики

• Количество контактов: 4 шт. (3 шт. диаметром 2,5 мм, 1 шт. диаметром 9 мм). ?

• Рабочий ток: не более 200 А (аналогично близким моделям серии).

• Температура воздуха: от -60°C до +60°C, с учетом перегрева контактов до +110°C. ?

• Синусоидальная вибрация: 1–5000 Гц, ускорение 300 м/с?.

• Механический удар: одиночный 5000 м/с?, многократный 350 м/с?; линейная нагрузка 2000 м/с?.

• Пониженное давление: 1,3·10?? Па. ?

• Минимальная наработка: 1000 часов. ?
