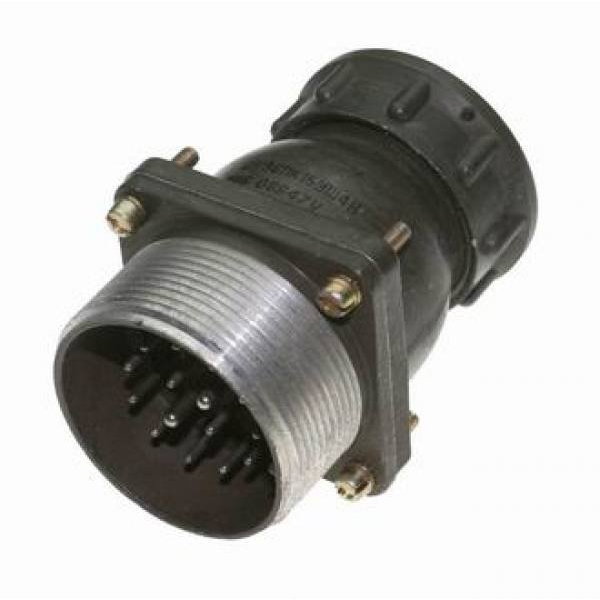

ШР36ПК4НШ13 — это кабельная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

ШР указывает на тип негерметичного соединителя с резьбовым соединением, 36 — условный размер корпуса, ПК — конструктивное исполнение с прямым патрубком для кабеля, 4 — количество контактов, НШ — нормальные габариты с наружной шпонкой, 13 — вариант исполнения.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и ток до 200 А на контакт (в зависимости от размера). +1
Он выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также пониженное давление до 1,3×10⁻⁴ Па. +1
Рабочая температура — от -60 °C до +60 °C (с учетом перегрева контактов до +110 °C), минимальная наработка 1000 часов, срок сохраняемости 15 лет.

Применение

Используется для надежного соединения цепей постоянного и переменного тока частотой до 3 МГц в приборах, устойчивых к вибрациям, ударам и экстремальным условиям.
