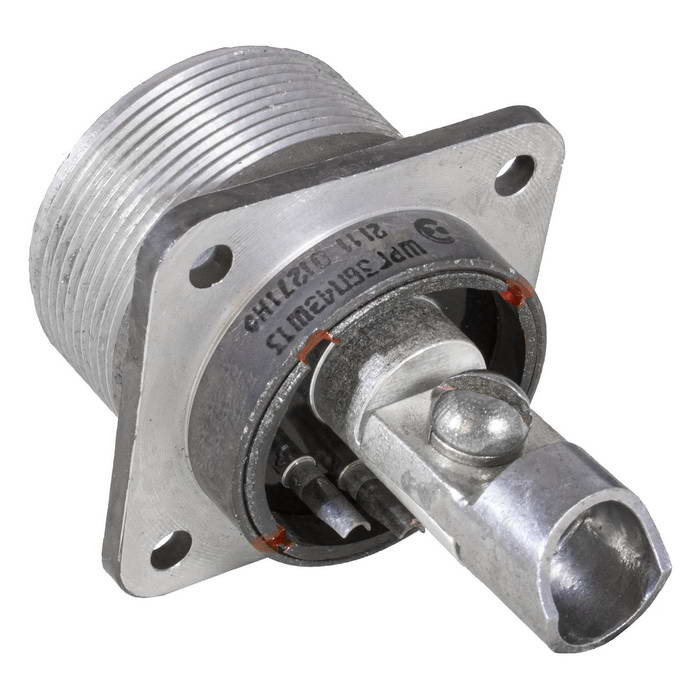

ШР36ПК4ЭШ13 — это приборная вилка серии низкочастотных цилиндрических соединителей ШР, выпускаемых в России для использования в радиоэлектронной и радиотехнической аппаратуре.

Применение

Предназначена для соединения и разъединения электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре общего назначения.
Климатическое исполнение УХЛ, подходит для внутреннего монтажа и наружного при защите от пыли, воды, дождя и солнечного излучения.
Работает в цепях постоянного и переменного тока частотой до 3 МГц. ?

Характеристики

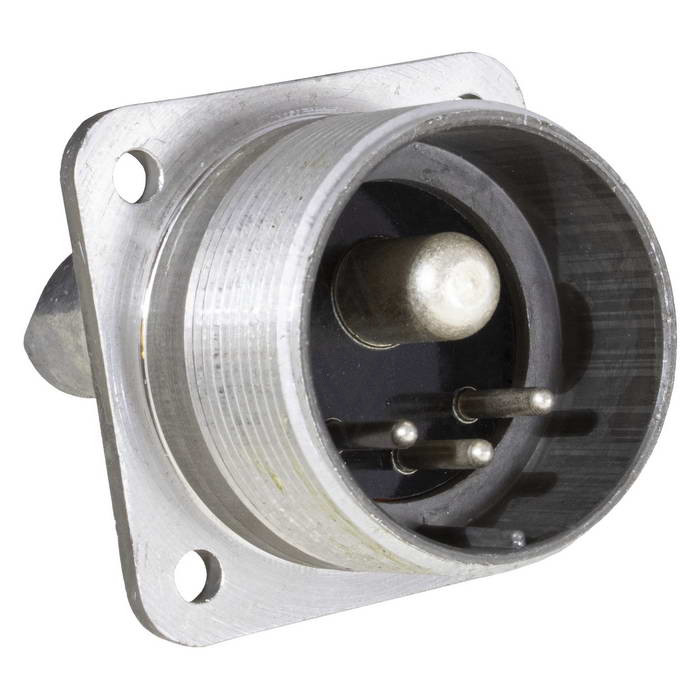

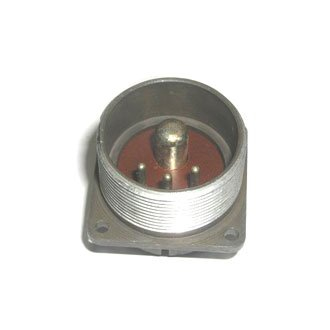

• Количество контактов: 4 шт (3 шт диаметром 2,5 мм, 1 шт диаметром 9 мм). ?

• Максимальная токовая нагрузка: 35 А на контакт ?2,5 мм, 200 А на контакт ?9 мм; общая — 275 А.

• Максимальное рабочее напряжение: 850 В (амплитудное).

Надежность и условия эксплуатации

Рабочая температура: от -60°C до +60°C, с учетом перегрева контактов — до +110°C.
Вибрация: синусоидальная 1–5000 Гц, ускорение 300 м/с? (30 g); удары одиночные — 5000 м/с? (500 g), многократные — 350 м/с? (35 g).
Сопротивление изоляции: не менее 5000 МОм; ресурс — 500 сочленений-расчленений, наработка 1000 часов.
