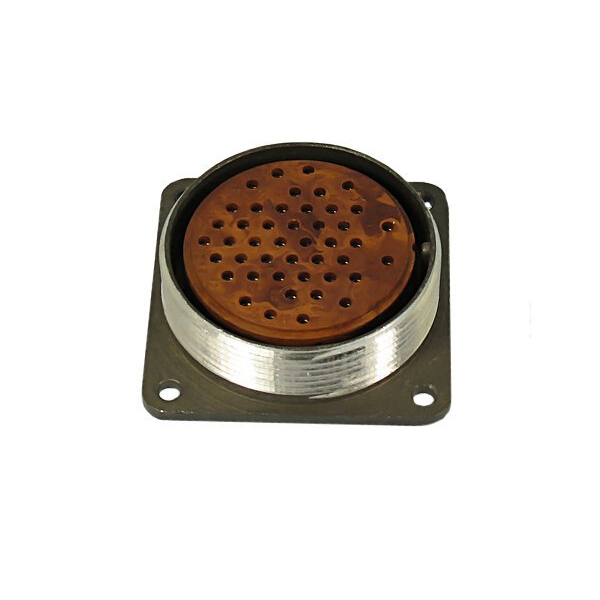

ШР36ПК4ЭГ13 — это приборная розетка низкочастотного цилиндрического соединителя общего назначения 2015 года выпуска. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре, в том числе для соединения электрических цепей в электро- и радиоаппаратуре.

Применение

розетка применяется во внутренних и наружных установках (с защитой от пыли и влаги потребителем) в климатическом исполнении УХЛ. Подходит для работы в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В (амплитудное значение), включая монтаж с кабелями или проводами.

Характеристики

• Рабочий ток на контактах: до 25 А (диаметр 2,5 мм), до 200 А (диаметр 9 мм), общий ток до 275 А.

• Температурный диапазон: от -60°C до +60°C (с учетом перегрева контактов до +110°C). ?

• Механические воздействия: вибрация до 5000 м/с? (одиночное), 350 м/с? (многократное); ускорение 2000 м/с?; удары до 350 м/с?.

• Сопротивление изоляции: не менее 5000 МОм; ресурс сочленений — 500 циклов. ?

• Атмосферное давление: пониженное до 1,3·10?? Па.
