ШР36ПК15НГ4Н — это низкочастотный цилиндрический разъём общего назначения, предназначенный для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Описание

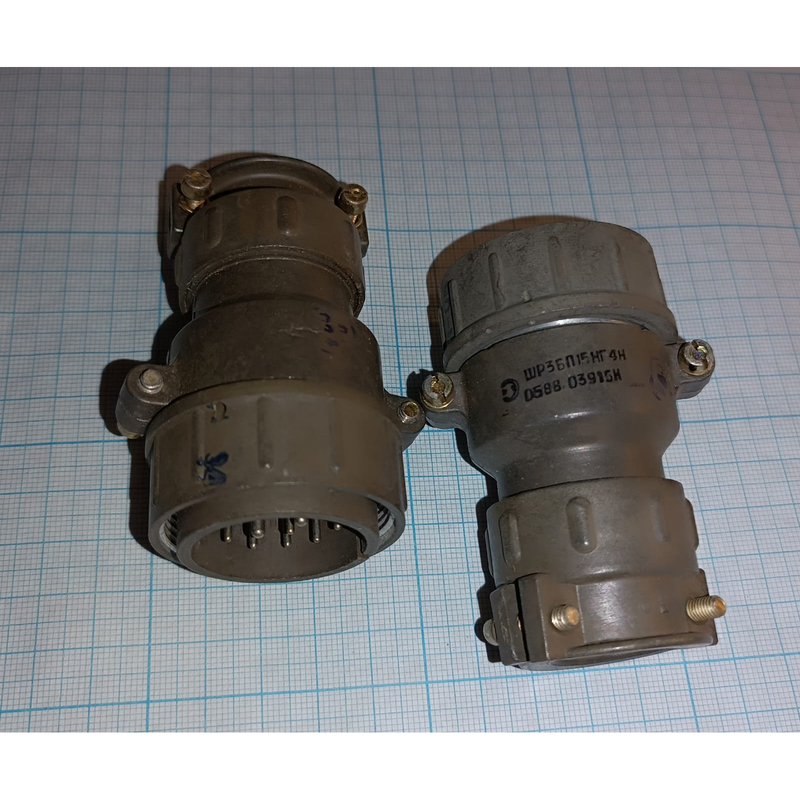

Это приборная розетка с прямым патрубком (ПК) и гайкой для неэкранированного кабеля (НГ4Н). Она относится к серии ШР негерметичных соединителей с резьбовым соединением, одношпоночной поляризацией и климатическим исполнением УХЛ для эксплуатации внутри и снаружи помещений (при защите от пыли и влаги).

Расшифровка обозначения

• ШР — тип соединителя.

• 36 — условный размер корпуса.

• ПК — приборная часть с прямым патрубком.

• 15 — количество контактов.

• НГ4Н — гайка для неэкранированного кабеля, четвёртая модификация.

Технические характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и частоту до 3 МГц в цепях постоянного и переменного тока. Максимальный ток на контакт — 20–35 А (рабочий — 10–25 А), сечение провода — до 3 мм², диаметр контакта — 1,5–2,5 мм.

Условия эксплуатации

Температурный диапазон: от -60°C до +60°C (с перегревом контактов до +110°C). Выдерживает вибрацию 1–5000 Гц (ускорение 300 м/с²), удары до 5000 м/с² (одиночные), линейное ускорение 2000 м/с² и пониженное давление 1,3·10⁻⁴ Па. Срок сохраняемости — 15 лет.
