Назначение соединителя ШР36ПК15ЭШ4

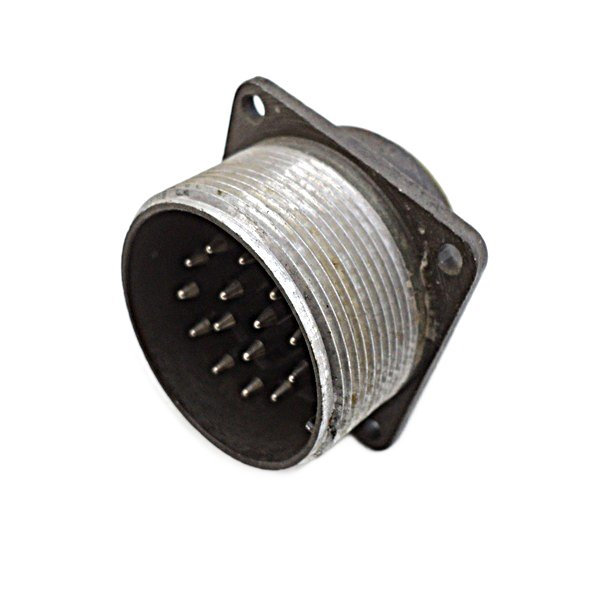

ШР36ПК15ЭШ4 — это блочная вилка, то есть приборная часть низкочастотного цилиндрического соединителя серии ШР. Изделие относится к категории «Вилки блочные» и предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Соединитель обеспечивает работу с постоянным током, переменным током и импульсами с частотой до 3 МГц при напряжении до 850 В.

Вилка применяется для блочного монтажа: она устанавливается на корпусе прибора или блока аппаратуры и сочленяется с кабельными розетками, например серий СШР или ШР. Такое решение удобно для радиоэлектронной аппаратуры, работающей в жёстких условиях эксплуатации, где требуется быстрая замена блоков и надёжный электрический контакт.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР36ПК15ЭШ4 несёт полную информацию о конструкции изделия и его параметрах. Разберём её по элементам:

• ШР — тип соединителя, низкочастотный цилиндрический;
• 36 — условный размер корпуса;
• ПК — приборная вилка с прямым патрубком;
• 15 — общее количество контактов;
• Э — наличие гайки для экранированного кабеля;
• Ш — штыревые (вилочные) контакты;
• 4 — сочетание контактов.

Корпус изделия имеет условный размер 36 и прямой патрубок для экранированного кабеля. Соединение с ответной частью — резьбовое. Нормальные габариты корпуса соответствуют стандартному исполнению серии ШР. Сочетание контактов типа 4 включает 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

Электрические параметры

Контакты диаметром 1,5 мм рассчитаны на ток от 10 до 20 А каждый, контакты диаметром 2,5 мм — до 35 А. Максимальная общая токовая нагрузка соединителя составляет 180 А. Сопротивление контакта не превышает 2,5 мОм для контактов диаметром 1,5 мм и 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и механическая стойкость

Рабочая температура изделия — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение — УХЛ, что подразумевает эксплуатацию в умеренном и холодном климате. Вилка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате (30 g), одиночные удары с ускорением до 5000 метров на секунду в квадрате (500 g) и многократные удары с ускорением до 350 метров на секунду в квадрате (35 g).

Ресурс соединений составляет до 500 циклов сочленения и расчленения. Такая механическая стойкость делает соединитель пригодным для аппаратуры, подвергающейся интенсивным нагрузкам при работе и транспортировке.

Материалы и область применения

Корпус соединителя выполнен из металла, изолятор — из карболита, контакты — из серебра или никеля. Металлический корпус и гайка для экранированного кабеля обеспечивают защиту цепей от помех при работе с экранированными кабелями.

Основное применение ШР36ПК15ЭШ4 — промышленная аппаратура блочного монтажа, радиотехника и электроника с жёсткими условиями эксплуатации. Соединитель подходит для построения силовых и сигнальных цепей, где требуется передача постоянного и переменного тока, а также импульсных сигналов с частотой до 3 МГц.

Комплектация и совместимость

Вилка сочленяется с кабельными розетками серий СШР или ШР соответствующего типоразмера. При подборе ответной части следует учитывать условный размер корпуса 36, количество и сочетание контактов (15 контактов в сочетании 4), а также тип резьбового соединения. Данные о комплектации, сертификатах, гарантии и стране производства в предоставленных сведениях отсутствуют, поэтому уточняйте их у поставщика при заказе.

Артикул изделия — 10377, категория — ШР36, производитель — Коннектор. При монтаже важно соблюдать полярность и назначение контактов, чтобы обеспечить корректную работу аппаратуры.
