Назначение и общие сведения

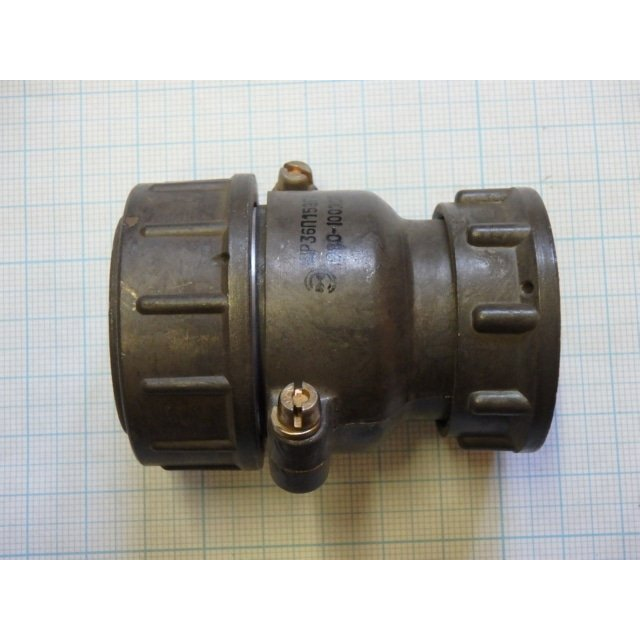

ШР36ПК15ЭШ4 — цилиндрический низкочастотный вилочный соединитель серии ШР, рассчитанный на 15 контактов. Он предназначен для коммутации электрических цепей постоянного и переменного тока в промышленной, измерительной и специальной аппаратуре. Позиция имеет артикул 51619 и относится к категории ШР36. В карточке товара производитель не указан, а в характеристиках отмечен год 2015.

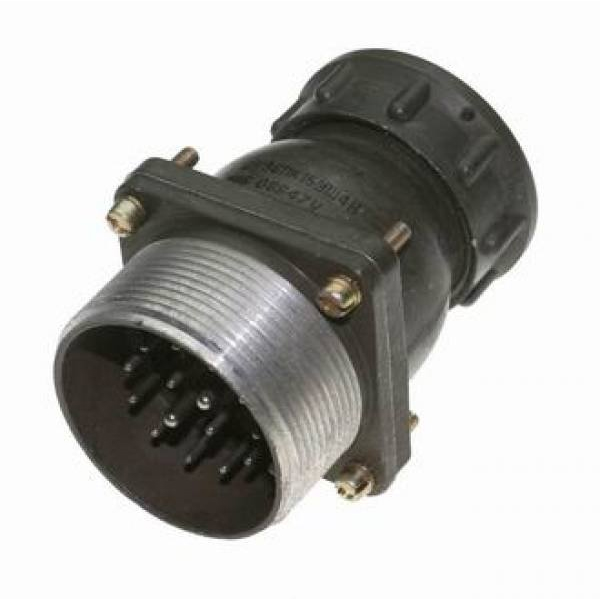

По имеющемуся описанию это приборная часть с прямым патрубком. Такое исполнение применяется в блоках и устройствах, где требуется многоконтактное соединение с понятной механикой сочленения и возможностью обслуживания. Соединитель не относится к миниатюрным решениям: его выбирают для задач, где важны механическая стойкость, достаточная токовая нагрузка и устойчивость к условиям эксплуатации.

Расшифровка обозначения

Обозначение ШР36ПК15ЭШ4 можно разобрать по элементам, приведённым в описании товара.

• ШР — серия соединителя.
• 36 — условный размер корпуса.
• ПК — приборная часть с прямым патрубком.
• 15 — количество контактов.
• ЭШ4 — исполнение по конструкции и варианту контактов и ключевания в рамках серии.

Такая расшифровка помогает быстро сопоставить маркировку с требуемым типом корпуса, числом контактов и исполнением. При подборе замены важно учитывать не только количество контактов, но и диаметры контактов, а также вариант ключевания, поскольку они влияют на совместимость ответных частей.

Подтверждённые технические особенности

Для ШР36ПК15ЭШ4 в описании указаны следующие параметры:

• количество контактов — 15;
• контакты двух диаметров: 13 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм;
• максимальное рабочее напряжение — до 850 В;
• нагрузка на контакт — до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• количество циклов сочленения-расчленения — 500;
• минимальная наработка — 1000 часов.

Сочетание контактов разного диаметра позволяет использовать один соединитель для цепей с разной токовой нагрузкой. При этом приведённые значения являются граничными характеристиками из описания, а не рекомендацией постоянно работать на пределе. Для правильного применения нужно учитывать конкретную схему, способ монтажа и условия охлаждения.

Условия эксплуатации

Соединитель рассчитан на климатическое исполнение УХЛ. По описанию он может применяться внутри помещений, а также снаружи при защите от пыли и воды. Для него указываются устойчивость к вибрации, механическим ударам и пониженному атмосферному давлению. Это делает его пригодным для промышленной и специальной аппаратуры, где разъём подвергается механическим и климатическим воздействиям.

Для наружного применения защита от пыли и воды должна обеспечиваться конструкцией блока или кожуха. Поэтому при монтаже вне помещений важно предусмотреть соответствующее исполнение корпуса, уплотнения и кабельных вводов.

Применение

ШР36ПК15ЭШ4 обычно применяют в оборудовании, где требуется многоконтактное электрическое соединение с запасом по токовой нагрузке и механической прочностью. В описании перечислены следующие типовые области:

• блоки питания;
• измерительная и контрольная аппаратура;
• промышленное оборудование;
• системы, где важны надёжное соединение и ремонтопригодность.

В таких устройствах соединитель выполняет роль интерфейса между блоками, платами, кабельными сборками и внешними цепями. Возможность разъединения упрощает сборку, диагностику и замену отдельных узлов. При этом вилочное исполнение и прямой патрубок определяют способ подключения и компоновку в корпусе прибора.

ШР36ПК15ЭШ4 не предназначен для высокочастотных трактов. Это низкочастотный силовой и сигнальный соединитель, поэтому его выбор оправдан в цепях питания, управления и измерений, где важны контактная нагрузка, стойкость к вибрации и понятная механика соединения. Для компактных слаботочных интерфейсов обычно применяются другие типы разъёмов.
