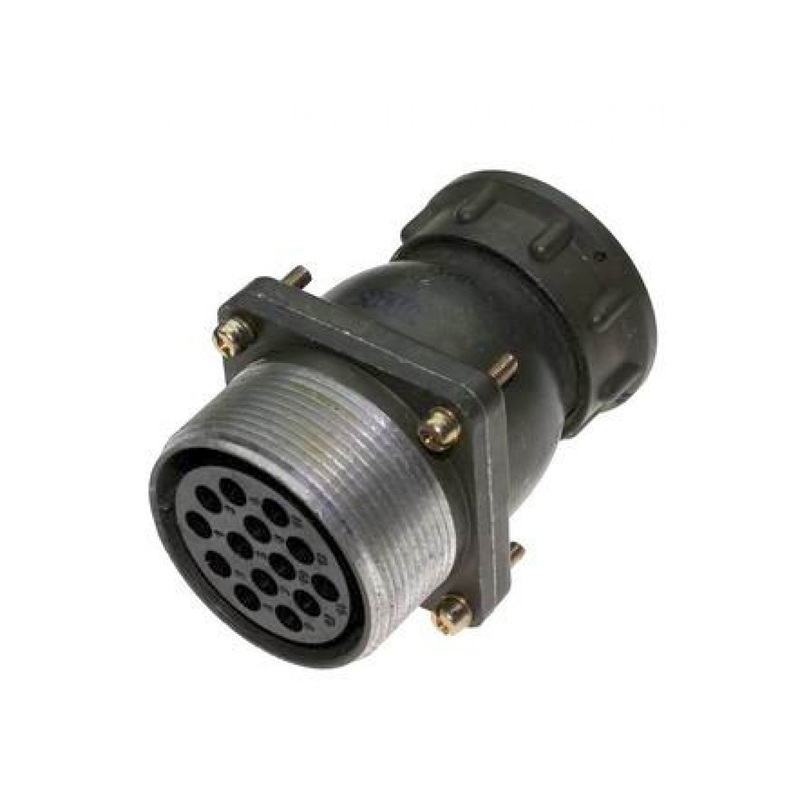

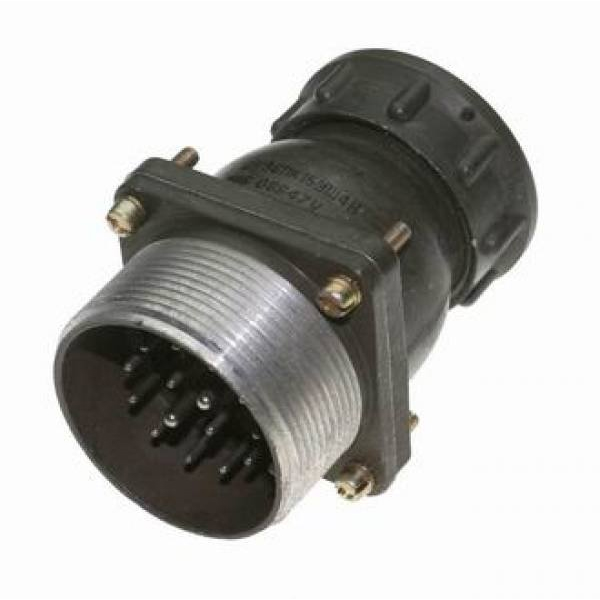

ШР36ПК15ЭШ4 — это блочная (приборная) вилка низкочастотного цилиндрического соединителя серии ШР с резьбовым соединением.

Основные характеристики

Соединитель имеет 15 контактов, рабочее напряжение до 850 В и максимальную токовую нагрузку на контакт 20 А (для Ø1,5 мм) или 35 А (для Ø2,5 мм). Он предназначен для электрических цепей постоянного и переменного тока частотой до 3 МГц, работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C). Выдерживает вибрацию 1-5000 Гц с ускорением до 300 м/с², удары до 5000 м/с², а также пониженное давление до 1,3·10⁻⁴ Па. +3

Конструкция и расшифровка

Расшифровка: ШР — тип соединителя, 36 — условный размер корпуса, ПК — приборная вилка с прямым патрубком, 15 — число контактов, ЭШ4 — исполнение с одношпоночной поляризацией и покрытием контактов. Климатическое исполнение УХЛ, негерметичный, для внутреннего или защищенного наружного применения. +3

Надежность

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. Сопротивление изоляции не менее 5000 МОм.
