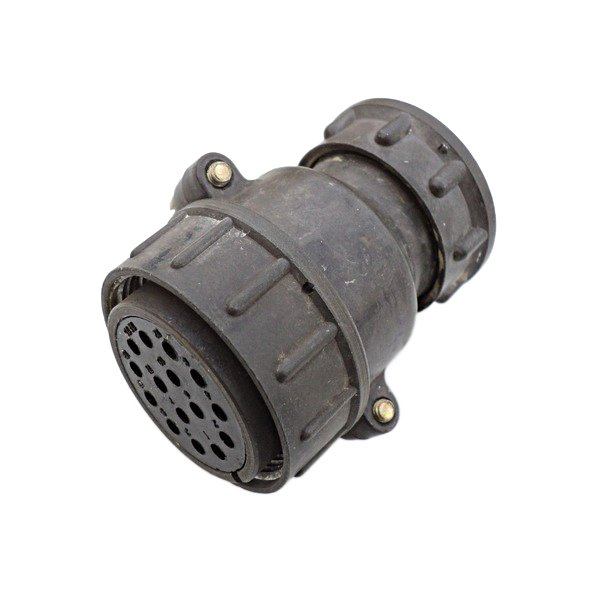

ШР36ПК15ЭГ4 — это приборная розетка серии ШР, негерметичный низкочастотный цилиндрический соединитель с 15 контактами (13 диаметром 1,5 мм и 2 диаметром 2,5 мм).

Применение

Предназначена для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре, работает в цепях постоянного, переменного (до 3 МГц) и импульсного тока.
Используется внутри и снаружи приборов (при защите от пыли и влаги потребителем), в климатическом исполнении УХЛ.

Основные характеристики

• Рабочее напряжение: до 850 В (амплитудное).

• Рабочий ток на контакт: 10 А (для 1,5 мм), 25 А (для 2,5 мм); общий на соединитель — 180 А.

• Максимальная токовая нагрузка: 20 А (1,5 мм), 35 А (2,5 мм).

• Сечение провода: до 1,93 мм? (1,5 мм), до 3 мм? (2,5 мм). ?

• Сопротивление контакта: не более 0,0025 Ом (1,5 мм), 0,001 Ом (2,5 мм). ?

• Сопротивление изоляции: не менее 5000 МОм.

Механические и эксплуатационные параметры

• Вибрация: 1–5000 Гц, ускорение 300 м/с?.

• Удар: одиночный 5000 м/с?, многократный 350 м/с?; линейное ускорение 2000 м/с?.

• Температура: от -60°C до +60°C (с перегревом контактов до +110°C). ?

• Наработка: минимум 1000 ч; сочленения-расчленения — 500; сохраняемость — 15 лет. ?

• Материалы: корпус — алюминиевый сплав АЛ-11, изоляторы — карболит К-211-3, контакты — латунь ЛС59-1. ?

Информация по моделям 2015 г. не указана в доступных источниках. ?
