Назначение и общее описание

ШР36ПК15ЭГ4 — это розетка блочная (приборная) из серии цилиндрических низкочастотных соединителей ШР, предназначенная для надежного электрического соединения в различных системах. Изделие выпускается в соответствии со стандартом НКЦС.434410.504ТУ и часто применяется в промышленных, приборных и герметичных установках.

Конструктивно соединитель представляет собой блочную розетку, монтируемую на панель, и рассчитан на работу в составе ответных кабельных вилок. Основное назначение — коммутация электрических цепей постоянного и переменного тока в диапазоне частот до 3 мегагерц.

Контактная система и электрические параметры

Соединитель имеет 15 контактов, разделенных по типоразмеру и допустимой токовой нагрузке:

• 13 контактов диаметром 1,5 миллиметра с рабочим током до 10 ампер;
• 2 контакта диаметром 2,5 миллиметра с рабочим током до 25 ампер.

Максимальное рабочее напряжение составляет 850 вольт. Сопротивление контактов не превышает 2,5 миллиома для мелких контактов и 1 миллиом для крупных. Контакты изготовлены из латуни с серебряным покрытием, имеют круглую форму и являются извлекаемыми. Изолятор выполнен из бакелита черного цвета. Поляризация — одношпоночная, что исключает неправильное сочленение.

Компоновка и конструкция корпуса

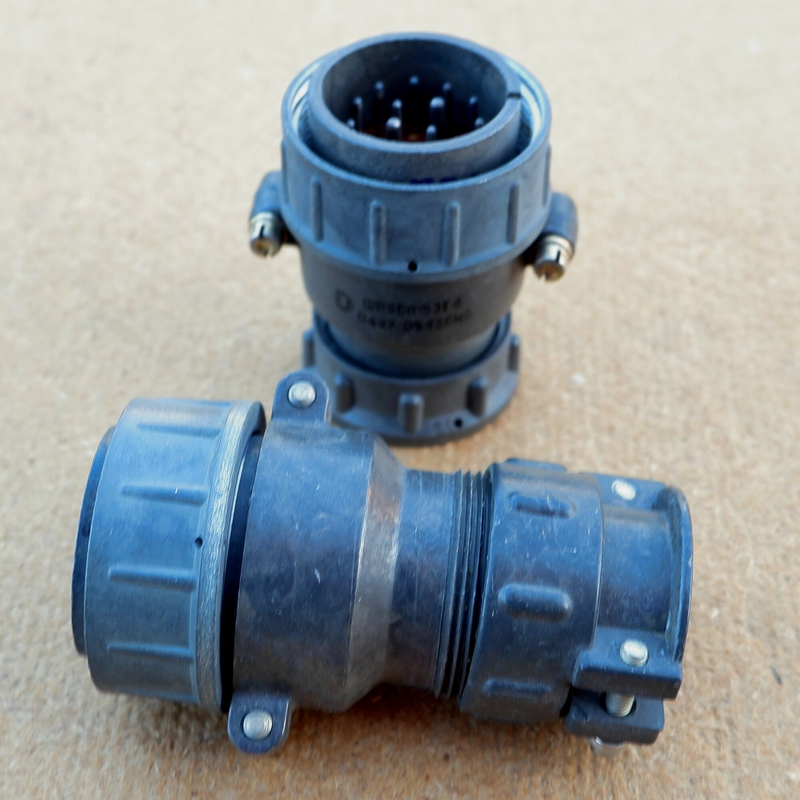

Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый. Габаритные размеры составляют 42 на 42 на 42 миллиметра. Шаг резьбы накидной гайки — М39 на 1,5. Типовая компоновка контактов и конструкция корпуса соответствуют общему исполнению разъемов серии ШР, где видны расположение гнезд и монтажные элементы. Монтаж осуществляется пайкой на панель.

Условия эксплуатации и надежность

Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия. Климатическое исполнение УХЛ допускает работу при влажности до 98 процентов при температуре плюс 25 градусов Цельсия. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 герц с ускорением до 30 g и удары до 500 g.

Ресурс соединителя составляет 500 соединений, наработка — 1000 часов. При использовании во внутренних и наружных цепях защиту от пыли и воды обеспечивает потребитель.

Совместимость и применение

ШР36ПК15ЭГ4 сочетается с кабельными вилками типа ШР36П15НГ4, 2РТТ или 2РТ-А. Благодаря сочетанию компактных габаритов, широкого температурного диапазона и высокой стойкости к механическим нагрузкам розетка применяется в промышленном оборудовании, приборах и герметичных установках, где требуется надежное соединение электрических цепей.

Комплектация и особенности

1. Розетка блочная (приборная) серии ШР.
2. Извлекаемые контакты из латуни с серебряным покрытием.
3. Корпус из алюминиевого сплава А-22 с оксидированием.
4. Изолятор из бакелита черного цвета.

Артикул изделия — 10374. Категория — ШР36. Производитель — Коннектор.
