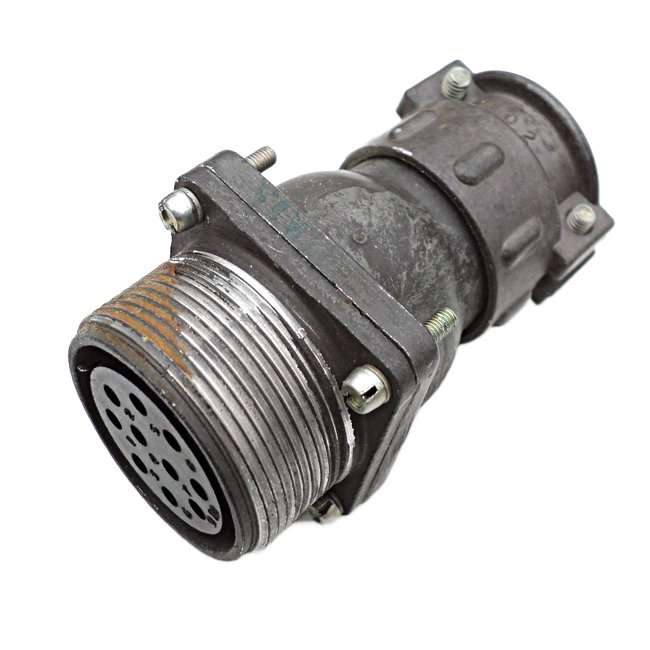

ШР36ПК10НГ1 — это приборная розетка низкочастотного цилиндрического соединителя серии ШР с условным размером корпуса 36. Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Применение

Используется в электрических цепях постоянного и переменного тока частотой до 3 МГц для соединения проводов, кабелей, узлов и блоков в приборах. Подходит для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, в условиях вибрации и переменных температур. ?

Характеристики

• Количество сочленений-расчленений: 500. ?

• Минимальная наработка: 1000 часов. ?

• Синусоидальная вибрация: диапазон частот 1-5000 Гц.

• Максимальное рабочее напряжение: 850 В (амплитудное).

• Сопротивление изоляции: не менее 5000 МОм. ?

• Рабочая температура: от -60 до +60 °C. ?

Конструкция: приборная часть с прямым патрубком (ПК), негерметичная, для неэкранированного кабеля (НГ). ?
