Назначение

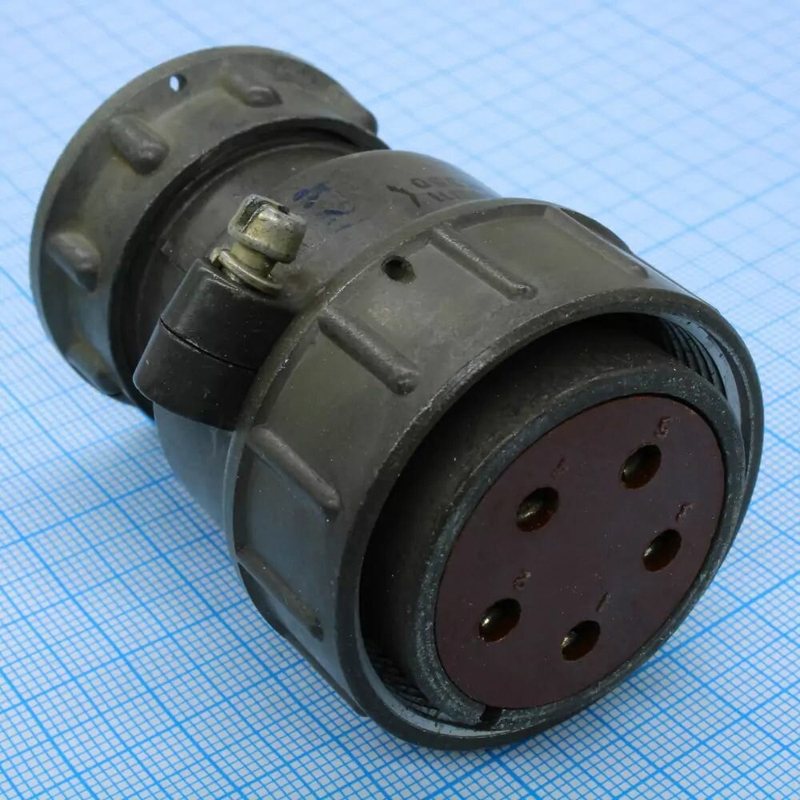

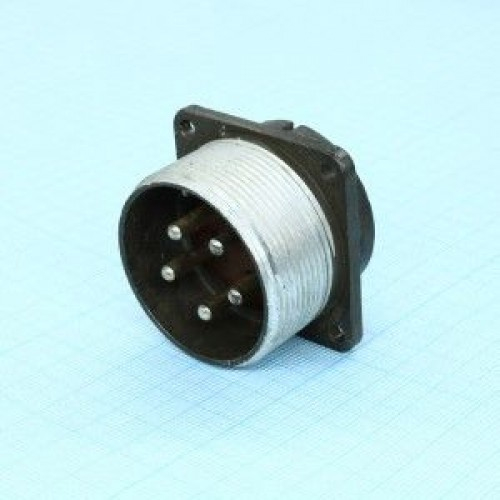

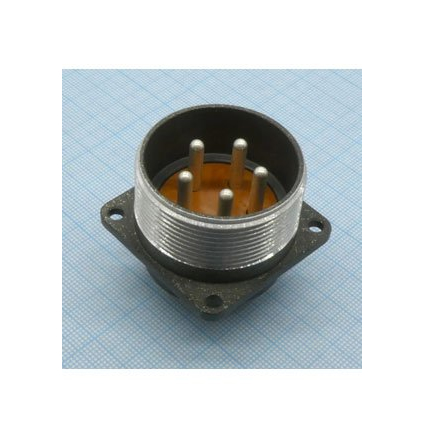

ШР36ПЭШ11Н — кабельная розетка из серии негерметичных штепсельных разъёмов ШР. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока с частотой до 3 МГц. Разъём применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения и рассчитан на кабельный монтаж с прямым выводом под экранированный кабель.

Подтверждённые особенности

Конструкция разъёма включает 5 контактов диаметром 3,5 миллиметра. Рабочее напряжение достигает 850 вольт, ток на контакт — до 50 ампер, а общий ток на соединитель — до 250 ампер. Проходной диаметр корпуса составляет 39 миллиметров, сечение подсоединяемого провода — до 13 квадратных миллиметров.

Электрические параметры нормированы: сопротивление контакта — не более 0,00075 Ом, сопротивление изоляции — не менее 5000 МОм. Минимальная наработка изделия — 1000 часов.

• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 герц при ускорении до 300 метров на секунду в квадрате.
• Стойкость к механическим ударам: одиночный удар с ускорением до 5000 метров на секунду в квадрате, многократный — до 350 метров на секунду в квадрате.
• Устойчивость к линейному ускорению до 2000 метров на секунду в квадрате.
• Наличие гайки для экранированного кабеля, что отражено в обозначении буквой Э.
• Прямой патрубок корпуса, обозначенный буквой П.

Расшифровка обозначения

Маркировка ШР36ПЭШ11Н читается последовательно и описывает конструктивные признаки изделия.

1. ШР — тип разъёма, негерметичный штепсельный.
2. 36 — условный размер корпуса.
3. П — прямой патрубок.
4. 5 — количество контактов.
5. Э — гайка для экранированного кабеля.
6. Ш — розетка.
7. 11 — исполнение.

Применение

Разъём востребован в радиоэлектронной и радиотехнической аппаратуре, где требуется соединитель общего назначения с кабельным монтажом. Прямой вывод под экранированный кабель и гайка для экрана упрощают подключение экранированных линий, а устойчивость к вибрации, ударам и линейному ускорению позволяет использовать изделие в условиях интенсивных механических нагрузок. Пять контактов диаметром 3,5 миллиметра и допустимый ток до 50 ампер на контакт обеспечивают передачу значительных токов при рабочем напряжении до 850 вольт.

Характеристики

• Артикул: 10409.
• Категория: ШР36.
• Производитель: Коннектор.
• Приемка: «5».
• Количество контактов: 5.
• Диаметр контакта: 3,5 миллиметра.
• Рабочее напряжение: до 850 вольт.
• Ток на контакт: до 50 ампер.
• Общий ток на соединитель: до 250 ампер.
• Проходной диаметр корпуса: 39 миллиметров.
• Сечение подсоединяемого провода: до 13 квадратных миллиметров.
• Сопротивление контакта: не более 0,00075 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Частота цепей: до 3 МГц.
• Минимальная наработка: 1000 часов.
