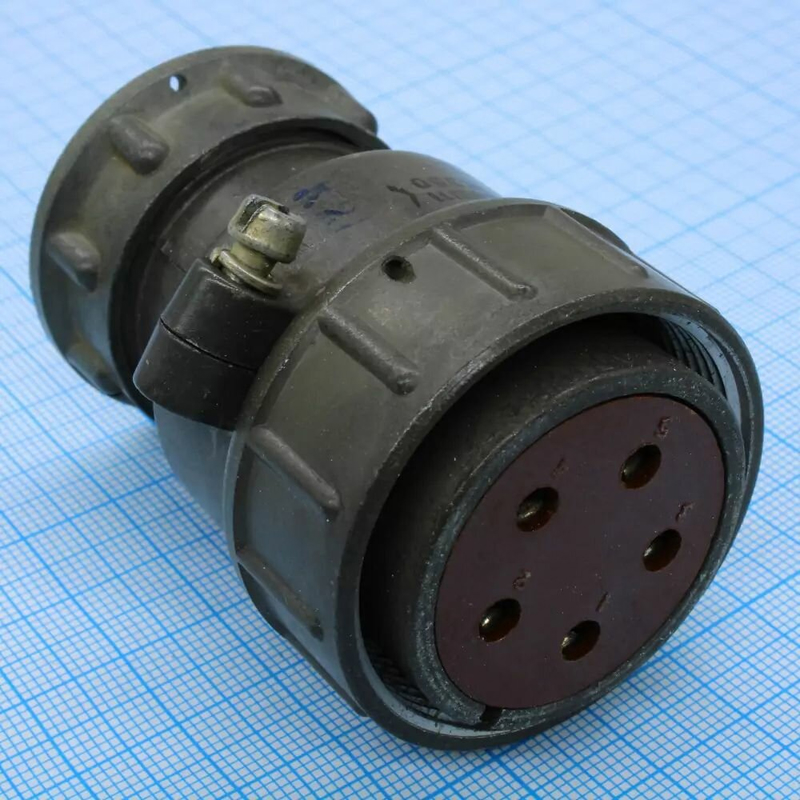

ШР36ПЭШ11-К — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Она относится к негерметичным разъемам общего назначения с резьбовым соединением.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и токовую нагрузку до 50 А на контакт (общая нагрузка до 250 А). Диаметр контактов составляет 3,5 мм, количество контактов — 5 штук, материал — серебро или никель для обеспечения низкого сопротивления.

Работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением до 30 g, удары до 500 g и пониженное давление до 1,3×10⁻⁴ Па.

Срок службы: минимум 1000 часов наработки, 500 циклов сочленений-расчленений, сохраняемость 15 лет.​

Маркировка и конструкция

Обозначение расшифровывается как: ШР (серия), 36 (условный размер корпуса), П (приборная часть без патрубка? — вариант), Э (условное), Ш (розетка с гнездами), 11 (сочетание контактов), К (кабельный вариант с прямым выводом под экранированный кабель). Проходной диаметр — 39 мм.

Сопротивление изоляции — не менее 5000 МОм.​

Применение

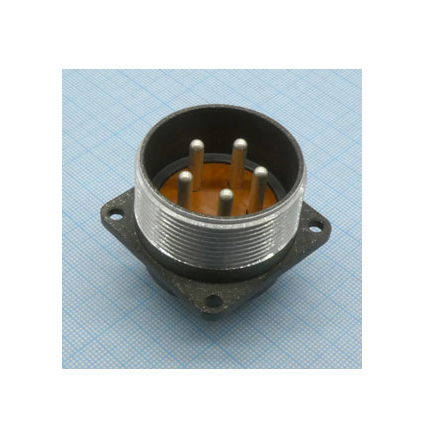

Используется в аппаратуре с жесткими условиями эксплуатации: вибрация, удары, экстремальные температуры и вакуум. Совместима с вилкой ШР36П5ЭШ11 для формирования пары.
