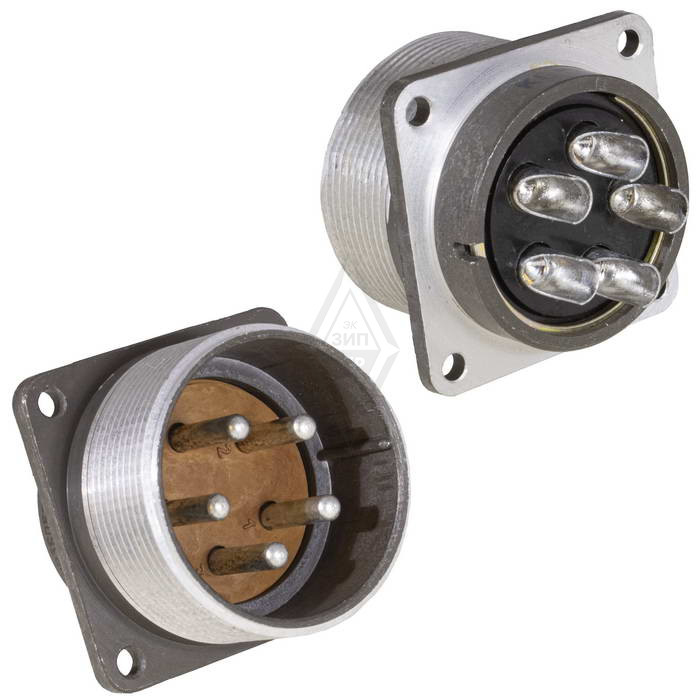

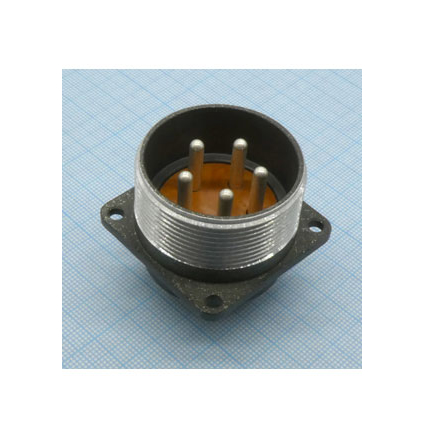

ШР36ПЭШ11 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР общего назначения. Она предназначена для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре.​

Основные характеристики

Соединитель имеет 5 контактов, рабочее напряжение до 850 В и максимальный ток на контакт 50 А. Диапазон рабочих температур — от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает линейное ускорение до 2000 м/с² и синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с².

Расшифровка обозначения

• ШР — тип соединителя (негерметичный, резьбовое сочленение).

• 36 — условный размер корпуса.

• П — кабельная часть с прямым патрубком.

• 5 — количество контактов.

• Э — гайка для экранированного кабеля.

• Ш — розетка (гнездо).

• 11 — комбинация контактов.

Применение и надежность

Используется в цепях постоянного и переменного тока до 3 МГц, в условиях пониженного давления (до 1,3·10⁻⁴ Па). Обеспечивает минимум 500 сочленений-расчленений, наработку 1000 часов и срок сохраняемости 15 лет.
