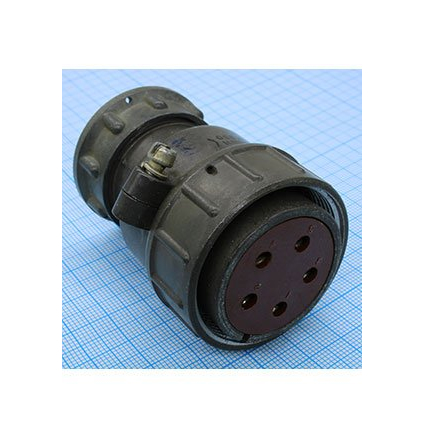

ШР36ПЭГ11Н — это приборная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц. Она используется в различных промышленных и специальных системах, где требуется высокая устойчивость к вибрациям, ударам и экстремальным условиям.

Расшифровка обозначения

• ШР — тип соединителя (негерметичный, цилиндрический).

• 36 — условный размер корпуса.

• П — конструктивное исполнение приборной части без патрубка.

• Э — экранированный вариант.

• Г — гайка для фиксации.

• 11 — количество контактов (5 шт., диаметром 3,5 мм).

• Н — покрытие контактов никелем.

Технические характеристики

Соединитель рассчитан на максимальную токовую нагрузку до 250 А и амплитудное напряжение до 850 В. Он выдерживает синусоидальную вибрацию (1–5000 Гц, до 30 g), механические удары (до 500 g) и работает в диапазоне температур от -60 до +60 °C (с учетом перегрева контактов до +110 °C).

Материал корпуса — пластмасса, контакты с никелевым покрытием обеспечивают надежный контакт в нормальных условиях.​
