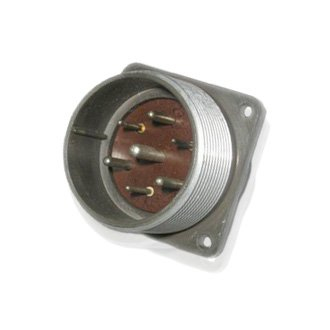

ШР36П7НШ1 — это кабельная розетка советских/российских штепсельных разъёмов серии ШР, предназначенная для соединений в радиоэлектронной и радиотехнической аппаратуре общего назначения. Она имеет 7 контактов: 3 диаметром 1,5 мм, 3 — 2,5 мм и 1 — 3,5 мм, с пайкой проводов и фиксацией кабеля скобой.

Применение

Используется во внутренних и наружных электрических цепях (при защите от пыли и влаги) в климатическом исполнении УХЛ, для токов постоянного и переменного тока, включая аппаратуру с вибрацией и ударами. Корпус из алюминиевого сплава, изоляторы из карболита, контакты из латуни с серебряным или никелевым покрытием (Н — никель).

Характеристики

• Рабочий ток: 10 А (1,5 мм), до 20–35 А (2,5 мм), до 50 А (3,5 мм); суммарно до 155 А.

• Напряжение: до 850 В. ?

• Сопротивление контактов: 2,5 мОм (1,5 мм), 1 мОм (2,5 мм), 0,75 мОм (3,5 мм). ?

• Изоляция: ?5000 МОм. ?

• Сочленения: 500 циклов, наработка ?1000 ч, срок хранения 15 лет. ?

• Механика: вибрация 1–5000 Гц (300 м/с?), удар 5000 м/с? (одиночный), давление 1,3?10?? Па. ?
