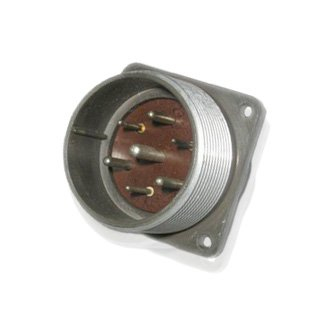

ШР36П7НШ1 — это кабельная розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в различных устройствах. ​

Расшифровка обозначения

Обозначение расшифровывается так: ШР — тип соединителя, 36 — условный размер корпуса, П — с прямым патрубком, 7 — количество контактов, Н — для неэкранированного кабеля, Ш — розетка, 1 — сочетание контактов (1,5; 2,5 и 3,5 мм).

Технические характеристики

Рабочий ток контактов: 10 А (диаметр 1,5 мм), 25 А (2,5 мм), 50 А (3,5 мм). Максимальное напряжение — до 850 В постоянного тока. Сопротивление контактов минимально (до 0,75 мОм для 3,5 мм), изоляции — не менее 5000 МОм.

Соединитель выдерживает 500 циклов сочленения-расчленения, наработка — не менее 1000 часов. Габариты: 78,7×56,1×45,5 мм. Метод монтажа — пайка. ​

Условия эксплуатации

Климатическое исполнение УХЛ, температура от -60°C до +60°C (с перегревом контактов до +110°C). Выдерживает вибрацию (1–5000 Гц, 300 м/с²), удары (до 5000 м/с²), низкое давление (1,3×10⁻⁴ Па). Применяется внутри помещений и снаружи при защите от пыли и воды.

Применение

Используется в кабелях управления для сварочного оборудования, выпрямителей и другой техники, где требуется прочное соединение с смешанными контактами. ​
