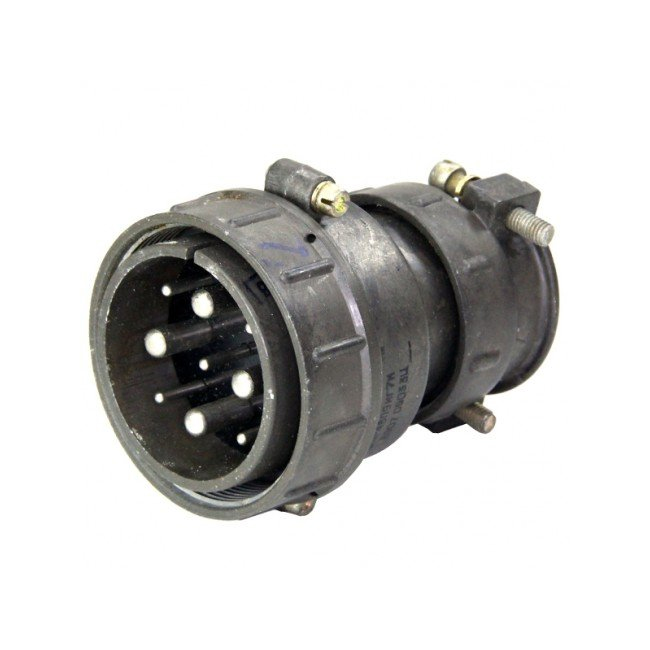

ШР36П7НГ1 — это кабельная вилка советского/российского производства из серии разъемов ШР36 с прямым патрубком и никелевым покрытием контактов. ?

Применение

Предназначена для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре общего назначения, как внутри корпусов, так и снаружи при защите от пыли и влаги (климатическое исполнение УХЛ, не герметичная).

Конструкция

Имеет 7 контактов: 3 шт. диаметром 1,5 мм, 3 шт. — 2,5 мм, 1 шт. — 3,5 мм. Метод монтажа — пайка кабеля. ?

Характеристики

Максимальное рабочее напряжение — 850 В (переменный/постоянный ток). Токовая нагрузка: до 20 А (?1,5 мм), 35 А (?2,5 мм), 50 А (?3,5 мм); общая на разъем — до 155 А.

Сопротивление контактов: 2,5 мОм (?1,5 мм), 1 мОм (?2,5 мм), 0,75 мОм (?3,5 мм); изоляции — не менее 5000 МОм.

Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с?, удары до 5000 м/с? (одиночные), пониженное давление 1,3?10?? Па. Ресурс: 500 соединений-расчленений, наработка 1000 часов.
