ШР36П7НГ1

Цена:

1650 ₽

Технические характеристики

ШР36П7НГ1

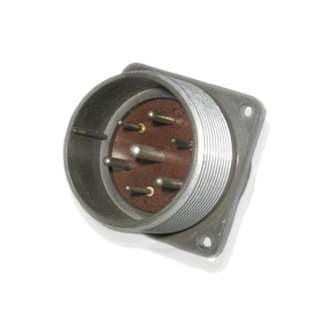

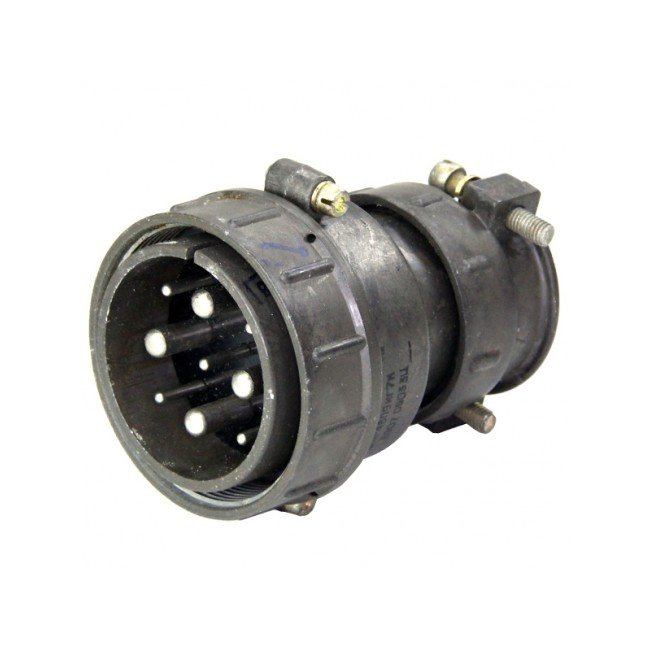

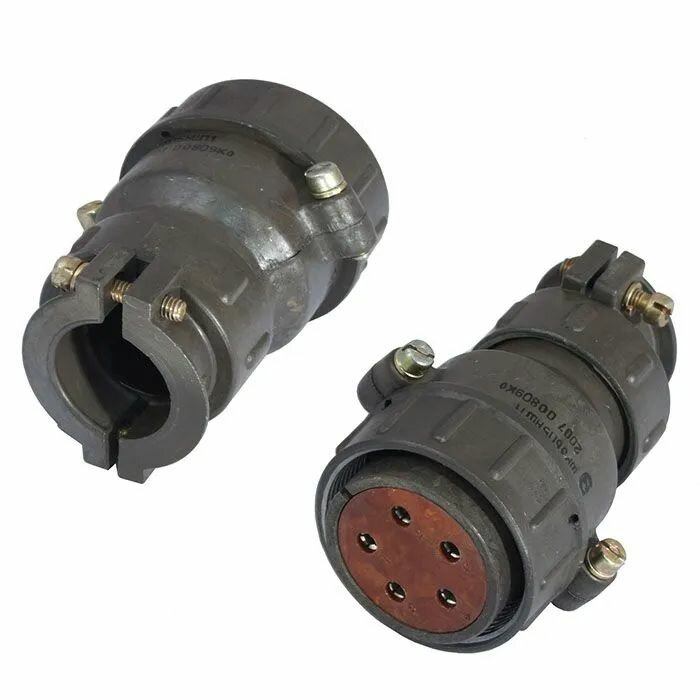

ШР36П7НГ1 представляет собой вилку кабельную низкочастотного цилиндрического соединителя серии ШР общего назначения. Это разъём с 7 контактами, предназначенный для надёжного электрического соединения в различных аппаратах, включая радиоэлектронную и радиотехническую технику.

Основные характеристики

Соединитель рассчитан на рабочее напряжение до 850 В и выдерживает токовую нагрузку в зависимости от диаметра контактов: до 20 А для Ø1,5 мм, до 35 А для Ø2,5 мм и до 50 А для Ø3,5 мм. Он обладает высоким сопротивлением изоляции не менее 5000 МОм, а сопротивление контактов — не более 0,75–2,5 мОм.

Рабочий диапазон температур составляет от -60°C до +60°C (с учётом перегрева контактов — до +110°C), что позволяет использовать его в суровых условиях.

Устойчивость к внешним воздействиям

Разъём выдерживает линейное ускорение до 2000 м/с², синусоидальную вибрацию на частотах 1–5000 Гц с ускорением 30 g, а также механические удары до 500 g. Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Расшифровка обозначения

ШР — тип соединителя (цилиндрический низкочастотный).
36 — условный размер корпуса.
П — конструкция с прямым патрубком.
7 — количество контактов.
Н — гайка патрубка для неэкранированного кабеля.
Г1 — тип гайки и сочетание контактов.

Корпус выполнен из металла или карболита, контакты — с покрытием серебром или никелем, что обеспечивает надёжность в электрических цепях.

Описание

ШР36П7НГ1

ШР36П7НГ1: особенности и применение разъёма

ШР36П7НГ1 — промышленный электрический разъём, предназначенный для надёжного соединения кабелей и оборудования в системах, где важны устойчивость контакта, механическая прочность и стабильная передача электрических сигналов.

Разъёмы серии ШР традиционно применяются в приборостроении, машиностроении, промышленной автоматике, энергетическом оборудовании, транспортных системах и специализированной аппаратуре. Модель ШР36П7НГ1 относится к решениям, рассчитанным на эксплуатацию в условиях вибраций, перепадов температуры, повышенной влажности и регулярных циклов подключения.

Конструктивные особенности

Маркировка ШР36П7НГ1 помогает идентифицировать конкретное исполнение разъёма в рамках серии. Такие соединители используют многоконтактную компоновку, позволяющую одновременно передавать питание, сигналы управления, измерительные данные и другие электрические цепи через единый узел подключения.

К ключевым особенностям ШР36П7НГ1 относятся:

Надёжная фиксация соединения для предотвращения случайного размыкания.
Контактная группа, рассчитанная на стабильное электрическое соединение.
Прочный корпус, защищающий внутренние элементы от механических воздействий.
Возможность применения в составе кабельных сборок и стационарного оборудования.
Удобство монтажа, обслуживания и замены в технических системах.
Совместимость с типовыми задачами промышленной коммутации.

Конкретные электрические и монтажные характеристики — число контактов, схема расположения, допустимые нагрузки, способ установки и климатическое исполнение — следует уточнять по паспорту изделия и конструкторской документации для требуемой модификации.

Где используется ШР36П7НГ1

Разъём ШР36П7НГ1 востребован там, где необходимо обеспечить разъёмное, но устойчивое соединение между блоками оборудования. Он может использоваться в электрических шкафах, измерительных комплексах, системах управления приводами, испытательных стендах и коммуникационных линиях.

Например, в составе промышленного агрегата разъём может объединять кабель между подвижной частью установки и стационарным шкафом управления. Через его контакты могут передаваться команды управления, сигналы датчиков и питание отдельных цепей, а механическая фиксация помогает сохранить соединение при вибрационных нагрузках.

Преимущества применения

Использование ШР36П7НГ1 позволяет повысить ремонтопригодность и модульность оборудования. При необходимости отдельный блок можно отключить, проверить или заменить без полного демонтажа кабельной трассы.

Для производственных и инженерных задач особенно важны следующие преимущества:

Снижение риска нестабильного контакта при корректном монтаже.
Упорядоченная организация многожильных кабельных соединений.
Возможность ускорить обслуживание оборудования.
Повышение надёжности электрических цепей в сложных условиях эксплуатации.
Применение в проектах, где требуется стандартизированная коммутация.

Что учитывать при подборе

При выборе разъёма ШР36П7НГ1 необходимо сверить его исполнение с требованиями конкретного оборудования. Важно учитывать назначение контактов, параметры подключаемых цепей, условия окружающей среды, способ монтажа, тип ответной части и требования к защите соединения.

Грамотно подобранный и правильно установленный ШР36П7НГ1 помогает обеспечить долговечную работу электротехнической системы, уменьшить время технического обслуживания и поддерживать надёжную связь между функциональными узлами оборудования.
