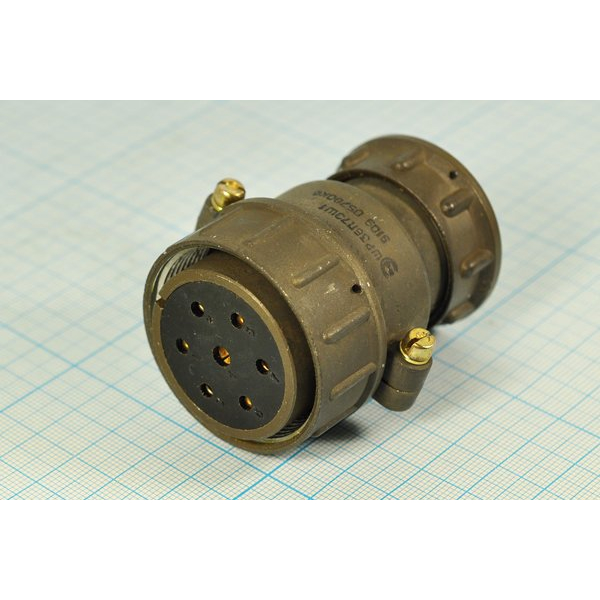

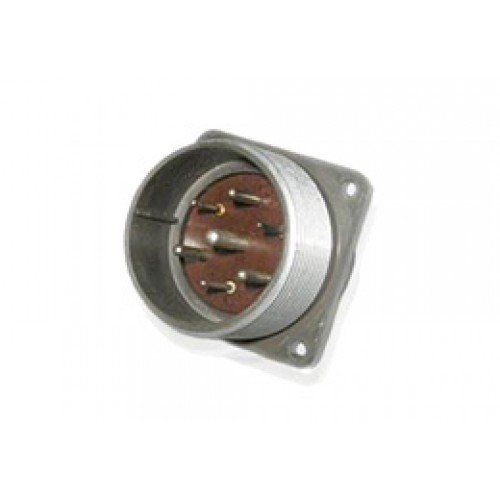

ШР36П7ЭШ1 — это приборная вилка серии ШР36, предназначенная для низкочастотных электрических цепей с резьбовым соединением и климатическим исполнением УХЛ.

Это цилиндрический соединитель для внутреннего и наружного применения при защите от пыли и влаги со стороны потребителя. У него 7 контактов, а конструкция рассчитана на работу в составе пары «вилка–розетка».

• Количество контактов: 7.

• Максимальное рабочее напряжение: 850 В.

• Контакты бывают трёх диаметров: 1,5 мм, 2,5 мм и 3,5 мм.

• Покрытие контактов: серебро, у некоторых исполнений также указывается никель.

• Сопротивление изоляции: не менее 5000 МОм.

Для контактов указываются разные допустимые токи в зависимости от диаметра: для 1,5 мм — до 20 А, для 2,5 мм — до 35 А, для 3,5 мм — до 50 А. В отдельных каталогах приводятся близкие или немного отличающиеся значения, поэтому при подборе лучше сверять именно паспорт конкретного производителя.

Разъём рассчитан на температурный диапазон примерно от -60 °C до +60 °C, а с учётом перегрева контактов — до +110 °C. Также для него указываются вибро- и ударостойкость, включая синусоидальную вибрацию в диапазоне 1–5000 Гц.

ШР36П7ЭШ1 используют в аппаратуре, где нужен надёжный разъём с резьбовой фиксацией, 7 контактами и сравнительно высокой стойкостью к механическим воздействиям. Для монтажа обычно применяют пайку.
