Назначение

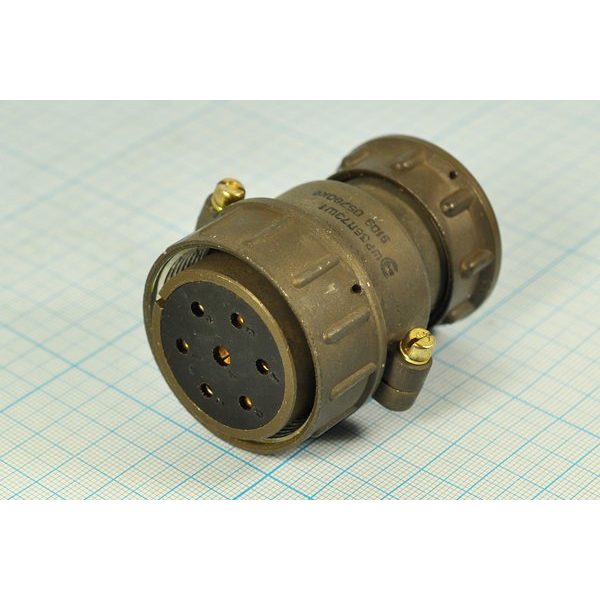

ШР36П7ЭШ1 — кабельная розетка серии ШР36 с 7 контактами, предназначенная для соединения низкочастотных цепей в промышленной аппаратуре. Изделие применяется там, где требуется надёжный разъёмный кабельный интерфейс с высокой механической прочностью и устойчивостью к вибрации. Артикул товара — 51613.

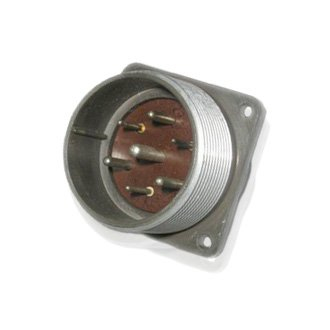

Розетка монтируется на кабель и образует ответную часть соединения с соответствующим ответным разъёмом. Корпус имеет типоразмер 36, сочленение выполнено резьбовым, патрубок — прямым. Такое исполнение характерно для промышленных соединителей, которые должны выдерживать механические нагрузки при эксплуатации и обеспечивать стабильный электрический контакт.

Конструктивные особенности

Корпус розетки изготовлен из металла, изолятор — из карболита. Обозначение «Э» в маркировке обычно связывают с вариантом исполнения для экранированного кабеля. При подборе важно учитывать не только тип и число контактов, но и исполнение патрубка, а также вариант гайки патрубка.

• Тип: соединитель серии ШР, розетка кабельная.
• Типоразмер корпуса: 36.
• Количество контактов: 7.
• Монтаж: на кабель.
• Сочленение: резьбовое.
• Патрубок: прямой.
• Материал корпуса: металл.
• Материал изолятора: карболит.

Электрические параметры и контактная схема

Рабочее напряжение модели — до 850 В. Для этой розетки используется комбинированная контактная схема: 3 контакта малого диаметра, 3 контакта среднего диаметра и 1 контакт большего диаметра. Такая схема позволяет разводить цепи с разными токовыми нагрузками в рамках одного соединителя.

Одиночный контакт рассчитан примерно на 20 А для малого диаметра, 35 А для среднего и 50 А для большего. Суммарная нагрузка соединителя может достигать 155 А. Эти параметры следует учитывать при распределении цепей и выборе ответной части.

Применение

Розетки серии ШР36 находят применение в промышленной аппаратуре, приборах и блоках, где необходим разъёмный кабельный интерфейс с высокой механической прочностью. Металлический корпус и резьбовое сочленение способствуют устойчивости соединения при вибрации, а комбинированная контактная схема позволяет подключать цепи с различной токовой нагрузкой.

Изделие ориентировано на низкочастотные цепи. При монтаже розетка устанавливается на кабель, поэтому важны параметры кабеля, исполнение патрубка и совместимость с ответным соединителем.

Что учитывать при заказе

1. Проверить исполнение патрубка: прямое или угловое.
2. Уточнить вариант гайки патрубка для экранированного или неэкранированного кабеля.
3. Сверить типоразмер, число контактов и ответную часть.
4. Учесть комбинированную контактную схему и распределение нагрузок по цепям.

В карточке товара указаны категория ШР36 и артикул 51613. Производитель в предоставленных данных не указан.
