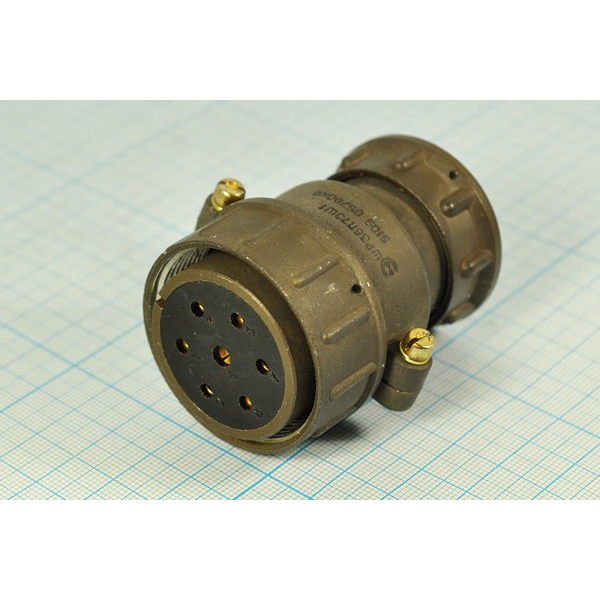

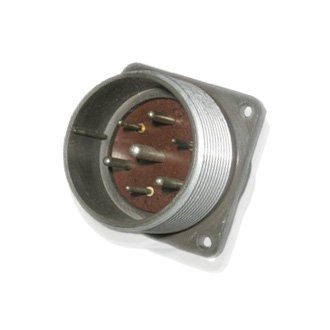

Соединители ШР36П7ЭШ1 розетки 5 относятся к серии ШР, которые представляют собой штепсельные негерметичные разъемы. Эти соединители предназначены для использования в радиоэлектронной и радиотехнической аппаратуре в качестве общего соединителя. Ниже приведены основные характеристики и особенности этих соединителей:

Основные характеристики

• Тип соединителя : ШР — штепсельный разъем негерметичный.

• Условный размер корпуса : 36.

• Конструктивное исполнение : П — с прямым патрубком.

• Количество контактов : 7.

• Вид концевой гайки : Э — для экранированного кабеля.

• Вид соединителя : Ш — розетка (гнездо).

• Обозначение сочетания контактов : 1.

Технические характеристики

• Количество контактов : 7, из них 3 контакта диаметром 1,5 мм, 3 контакта диаметром 2,5 мм и 1 контакт диаметром 3,5 мм.

• Рабочее напряжение : до 850 В.

• Максимальная токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1,5 мм: до 20 А.

  • Для контактов диаметром 2,5 мм: до 35 А.

  • Для контактов диаметром 3,5 мм: до 50 А.

• Максимальная суммарная токовая нагрузка на соединитель : до 155 А.

• Сопротивление контактов : от 0,75 до 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Масса : не более 122 г.

• Габаритные размеры : 64,1?56,1?45,5 мм.

Условия эксплуатации

• Темп
