ШР36П7ЭШ1 — это низкочастотный цилиндрический электрический разъём российского производства, предназначенный для работы в цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Он имеет 7 контактов, максимальное рабочее напряжение до 850 В и токовую нагрузку до 10 А на контакт. +1
Рабочий диапазон температур составляет от -60°C до +100°C, с возможностью кратковременного нагрева контактов до +110°C; выдерживает линейное ускорение до 2000 м/с² и не менее 500 циклов соединений-рассоединений. +1
Срок службы — не менее 1000 часов, сохраняемость — 15 лет, подходит для пониженного давления до 1,3·10⁻⁴ Па.​

Типы исполнения

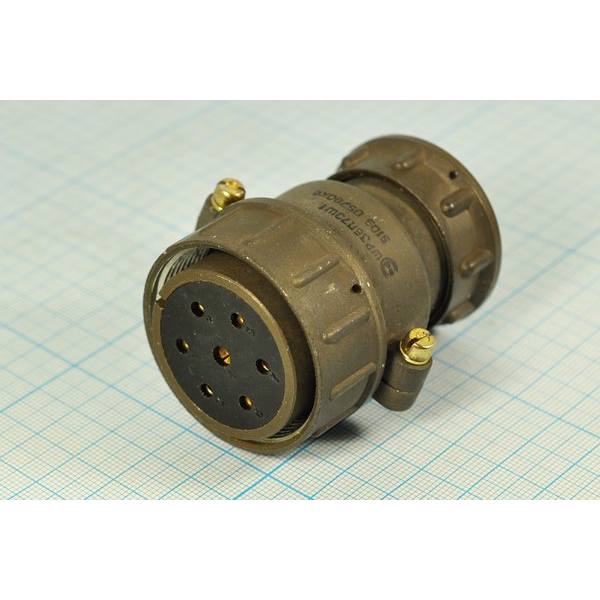

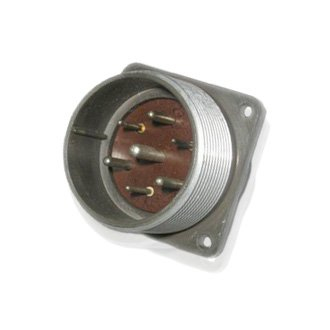

Существует в вариантах розетки кабельной (с кожухом, прямым патрубком) и вилки (приборной или блочной) с резьбовым соединением и металлическим корпусом из карболита. +2
Контакты — гнёздные или штыревые диаметром 1,5–3,5 мм с серебряным покрытием, низким переходным сопротивлением.​
Соответствует стандартам ОСТ В 11 0121-91, ГЕО.364.107 ТУ.​

Применение

Разъём используется в авиации, военной технике и промышленных системах для надёжного соединения в жёстких условиях.
