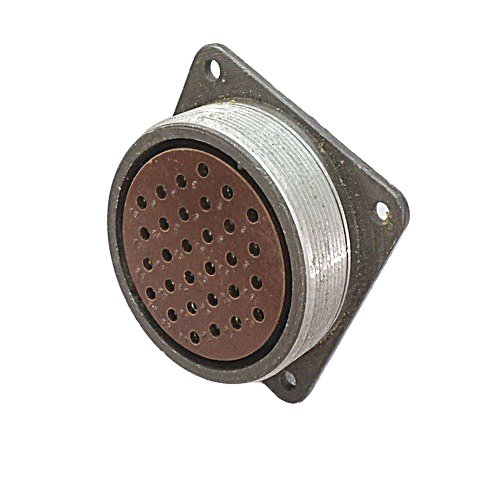

Соединитель ШР36П7ЭГ1 ( розетка ) — это приборный разъем, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может выдерживать напряжение до 850 В и максимальную токовую нагрузку до 155 А.

Основные характеристики

• Тип соединителя : ШР (штепсельный разъем негерметичный).
• Количество контактов : 7.
• Рабочее напряжение : не более 850 В.
• Максимальная токовая нагрузка на контакты :
  • ?1,5 мм — до 20 А,
  • ?2,5 мм — до 35 А,
  • ?3,5 мм — до 50 А.

Конструкция и материалы

• Корпус : изготовлен из алюминиевого сплава АЛ-11.
• Изоляторы : прессматериал карболит К-211-3.
• Контакты : бронза БрОЦ4-3 с покрытием серебром или никелем в зависимости от маркировки.

Условия эксплуатации

Соединитель ШР36П7ЭГ1 может работать в широком диапазоне температур:

• Минимальная температура : -60 °C.
• Максимальная температура : +60 °C.

Также он устойчив к механическим воздействиям:

• Синусоидальная вибрация : частота от 1 до 5000 Гц, ускорение до 300 м/с?.
• Механический удар : одиночное действие до 5000 м/с?, многократное — до 350 м/с?.

Структура обозначения

Обозначение ШР36П7ЭГ1 расшифровывается следующим образом:

• ШР — тип разъема.
• 36 — условный размер корпуса.
• П — конструктивное исполнение (без патрубка).
• 7 — количество контактов.
• Э — тип гайки патрубка (для экранированного кабеля).
• Г — тип соединителя ( розетка ).
• 1 — обозначение сочетания контактов.

Размеры

Габаритные размеры соединителя составляют примерно 42?42?42 мм. Проходной диаметр контактов варьируется в зависимости от типа, что позволяет подключать провода различных сечений.Этот разъем широко используется в различных областях, включая промышленность и электронику, благодаря своей надежности и устойчивости к внешним воздействиям.
