Назначение соединителя ШР36П7ЭГ1

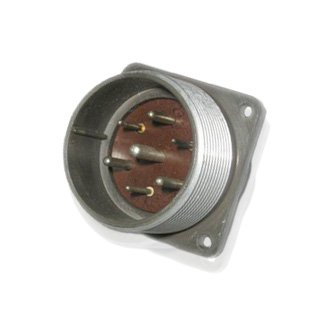

ШР36П7ЭГ1 представляет собой розетку приборную, то есть блочную часть цилиндрического низкочастотного соединителя серии ШР. Изделие предназначено для надёжного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Такое сочетание параметров позволяет применять коннектор в составе силовых и сигнальных цепей, где требуется стабильный электрический контакт и механическая фиксация ответных частей.

Конструктивно соединитель относится к приборной части без патрубка, поэтому он монтируется непосредственно на корпусе прибора или блока аппаратуры. Сочленение выполняется резьбовым способом с одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает жёсткое удержание ответной части при механических нагрузках.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия несёт полную информацию о его исполнении и помогает правильно подобрать ответные части при комплектации аппаратуры.

• ШР — тип соединителя, цилиндрический низкочастотный.
• 36 — условный размер корпуса.
• П — конструктивное исполнение приборной части, без патрубка.
• 7 — количество контактов в соединителе.
• Э — наличие гайки для экранированного кабеля.
• Г — исполнение розетки, то есть приборной части.

Резьбовое сочленение с одношпоночной поляризацией упрощает монтаж и снижает риск повреждения контактов при ошибочном подключении. Монтаж выполняется пайкой, а покрытие контактов — серебро или никель, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению.

Электрические характеристики

Соединитель имеет 7 контактов разного диаметра, рассчитанных на различные токовые нагрузки. Такое распределение позволяет одновременно коммутировать силовые и вспомогательные цепи в рамках одного разъёма.

• 3 контакта диаметром 1,5 мм — токовая нагрузка до 20 А.
• 3 контакта диаметром 2,5 мм — токовая нагрузка до 35 А.
• 1 контакт диаметром 3,5 мм — токовая нагрузка до 50 А.

Общая максимальная токовая нагрузка на соединитель составляет до 155 А. Сопротивление изоляции — не менее 5000 МОм, что подтверждает высокие диэлектрические свойства изделия. Ресурс работы — не менее 1000 часов наработки и не менее 500 циклов сочленений и расчленений.

Условия эксплуатации и применения

ШР36П7ЭГ1 рассчитан на работу в диапазоне температур от минус 60 до плюс 60 градусов Цельсия, а с учётом перегрева — до плюс 110 градусов Цельсия. Изделие выдерживает вибрацию с частотой до 5000 Гц и удары с ускорением до 500 g, что делает его пригодным для установки в аппаратуре, подверженной интенсивным механическим воздействиям.

Климатическое исполнение УХЛ допускает внутренний или наружный монтаж. Срок сохраняемости соединителя составляет 16 лет, что важно при длительном хранении и комплектации резервного оборудования.

Соединитель применяется в приборостроении, промышленной автоматике, системах связи и другой технике, где требуются надёжная коммутация цепей и устойчивость к вибрации, ударам и перепадам температуры. Благодаря экранирующей гайке изделие подходит для работы с экранированным кабелем, что снижает влияние помех на передаваемый сигнал.

Краткое резюме

1. Розетка приборная цилиндрического соединителя серии ШР с семью контактами.
2. Напряжение до 850 В, частота тока до 3 МГц, суммарная токовая нагрузка до 155 А.
3. Монтаж пайкой, резьбовое сочленение с одношпоночной поляризацией, покрытие контактов — серебро или никель.
4. Стойкость к температуре от минус 60 до плюс 110 градусов Цельсия, вибрации до 5000 Гц и ударам до 500 g.
5. Исполнение УХЛ, срок сохраняемости 16 лет, ресурс не менее 1000 часов и 500 циклов сочленений.
