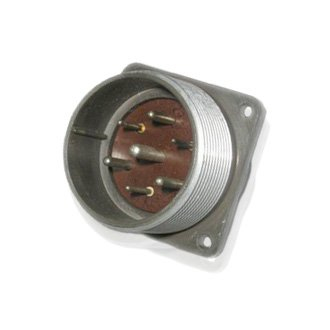

ШР36П7ЭГ1 — это розетка приборная низкочастотного цилиндрического соединителя серии ШР общего назначения. Она предназначена для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Соединитель имеет 7 контактов: 3 контакта диаметром 1,5 мм (до 20 А), 3 контакта диаметром 2,5 мм (до 35 А) и 1 контакт диаметром 3,5 мм (до 50 А), с общей токовой нагрузкой до 155 А при напряжении до 850 В переменного или постоянного тока (частотой до 3 МГц).

Работает в диапазоне температур от -60°C до +60°C (с учетом перегрева контактов до +110°C), устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и линейному ускорению до 2000 м/с².

Срок службы включает минимум 1000 часов наработки, 500 циклов сочленений-расчленений и 15 лет сохраняемости; сопротивление изоляции не менее 5000 МОм.

Маркировка и конструкция

Расшифровка: ШР — тип, 36 — условный размер корпуса, П — приборная часть без патрубка, 7 — число контактов, Э — гайка патрубка для экранированного кабеля, Г — вариант исполнения, 1 — сочетание контактов.​

Корпус металлический, изолятор из карболита; приборная розетка монтируется без патрубка, подходит для жестких условий эксплуатации, включая пониженное давление до 1,3·10⁻⁴ Па.
