Назначение и общие сведения

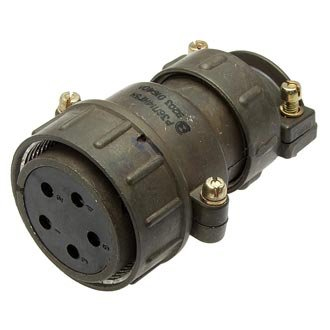

ШР36П5НШ11 — кабельная розетка серии ШР, предназначенная для соединения в промышленных электросистемах. Изделие относится к категории ШР36 и имеет артикул 51603. В карточке товара указан год 2015; производитель в исходных данных не указан.

Розетка выполнена в негерметичном исполнении и оснащена прямым патрубком для неэкранированного кабеля. Проходной диаметр патрубка составляет 39 мм. Такое исполнение применяется там, где не требуется герметизация соединения, но необходимо обеспечить механическую сборку кабельной части с ответной частью соединителя.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава АЛ-11. Изоляторы выполнены из карболита К-211-3. Контакты представляют собой трубчатые разрезные гнезда из бронзы БрОЦ4-3. Масса розетки — не более 155 г.

• Тип изделия — кабельная розетка серии ШР.
• Количество контактов — 5.
• Диаметр контактов — 3,5 мм.
• Исполнение — негерметичное.
• Патрубок — прямой, для неэкранированного кабеля.
• Проходной диаметр патрубка — 39 мм.
• Материал корпуса — алюминиевый сплав АЛ-11.
• Материал изоляторов — карболит К-211-3.
• Материал контактов — бронза БрОЦ4-3.

Электрические характеристики

Розетка рассчитана на работу при напряжении до 850 В. Токовая нагрузка составляет до 50 А на контакт, а суммарно по пяти контактам — до 250 А. Сечение подсоединяемого провода — до 13 кв. мм.

Сопротивление контакта — не более 0,00075 Ом. Сопротивление изоляции — не менее 5000 МОм. Указанные параметры относятся к электрическим характеристикам соединителя и определяют допустимые условия его применения в составе кабельных линий и электрооборудования.

Устойчивость к нагрузкам и применение

Изделие выдерживает вибрацию в диапазоне 1–5000 Гц и механические удары. Это позволяет применять розетку в промышленных электросистемах, где возможны вибрационные и ударные воздействия. Негерметичное исполнение и прямой патрубок для неэкранированного кабеля определяют область использования: соединение кабельных частей в условиях, где не требуется защита от влаги и внешней среды по герметичному классу.

Розетка применяется как часть цилиндрического соединителя ШР. Она предназначена для коммутации пяти контактов диаметром 3,5 мм и может использоваться в кабельных сборках с проводом сечением до 13 кв. мм. При подборе следует учитывать негерметичность исполнения, тип кабеля — неэкранированный, а также электрические параметры: напряжение до 850 В и ток до 50 А на контакт.

Расшифровка обозначения

Обозначение ШР36П5НШ11 описывает конструктивные признаки изделия:

1. ШР — тип соединителя, цилиндрический разъем.
2. 36 — условный размер корпуса.
3. П — прямой патрубок, кабельная часть.
4. 5 — количество контактов.
5. Н — гайка для неэкранированного кабеля.
6. Ш — розетка.
7. 11 — сочетание контактов.

Таким образом, ШР36П5НШ11 сочетает признаки кабельной розетки с прямым патрубком, пятью контактами и исполнением для неэкранированного кабеля. Масса изделия — не более 155 г, что также следует учитывать при монтаже и компоновке соединительного узла.
