Назначение изделия

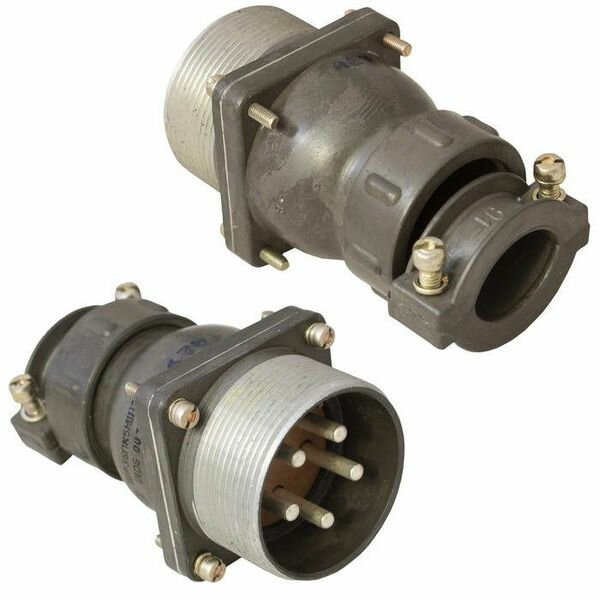

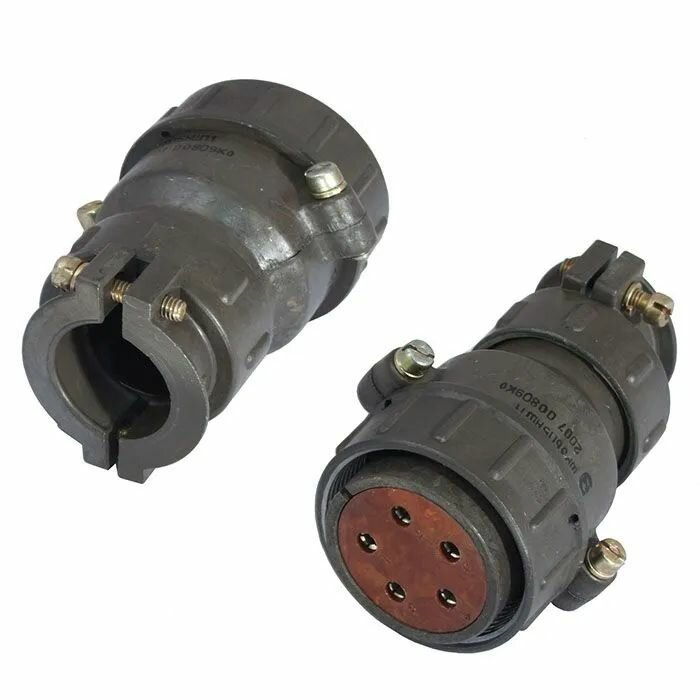

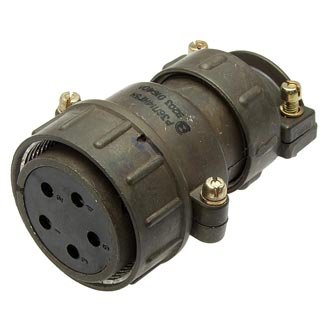

ШР36П5НШ11 — кабельная розетка серии ШР, представляющая собой негерметичный разъем общего назначения, предназначенный для применения в электрической и радиоаппаратуре. Изделие обеспечивает электрическое соединение цепей питания и сигнальных линий между кабелем и аппаратурой в составе разъемного соединения. Розетка относится к категории общепромышленных соединителей и устанавливается со стороны прибора или корпуса аппарата, тогда как ответная часть соединяется с ней через кабельную линию.

Конструктивное исполнение с прямым патрубком и гайкой для неэкранированного кабеля позволяет закреплять кабель без применения экранирующих оплётк и упрощает монтаж на объекте. Область применения охватывает электротехнические и радиотехнические устройства, где требуется надёжное разъёмное соединение с большим числом контактных пар и высокой допустимой токовой нагрузкой.

Подтверждённые технические особенности

Розетка оснащена пятью контактами диаметром 3,5 мм. Каждый контакт рассчитан на ток до 50 А, при этом суммарный ток по всем контактам может достигать 250 А. Рабочее напряжение составляет до 850 В переменного или постоянного тока с частотой до 3 МГц. Такие параметры делают изделие пригодным для силовых цепей и цепей с повышенным напряжением.

• Сечение подсоединяемого провода — до 13 квадратных миллиметров.
• Сопротивление контакта — не более 0,00075 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Габаритные размеры — приблизительно 78,7 на 45,5 на 56,1 мм.
• Масса — до 155 г.
• Наработка — не менее 1000 часов.
• Число соединений и расчленений — 500 циклов.
• Срок хранения — 15 лет.

Перечисленные значения относятся к подтверждённым характеристикам серии и конкретного исполнения с пятью контактами, что позволяет использовать розетку в ответственных цепях с нормированными переходными сопротивлениями и высокими требованиями к изоляции.

Условия эксплуатации и устойчивость к воздействиям

Изделие сохраняет работоспособность при температуре окружающей среды от минус 60 до плюс 60 градусов Цельсия, а с учётом допустимого перегрева контактов — до плюс 110 градусов Цельсия. Розетка выдерживает пониженное давление вплоть до 1,3 на 10 в минус четвёртой степени Паскаля, что подтверждает возможность её применения в условиях, приближенных к высотным и вакуумным.

Устойчивость к механическим нагрузкам подтверждена следующими показателями:

• синусоидальная вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• многократные удары с ускорением до 350 метров на секунду в квадрате;
• линейное ускорение до 2000 метров на секунду в квадрате.

Совокупность этих параметров обеспечивает надёжную работу разъёма в составе аппаратуры, подвергающейся вибрационным и ударным воздействиям при эксплуатации и транспортировании.

Расшифровка обозначения и приёмка

Обозначение ШР36П5НШ11 читается следующим образом: ШР — серия разъемов; 36 — условный размер корпуса; П — прямой патрубок; 5 — число контактов; Н — гайка для неэкранированного кабеля; Ш — розетка; 11 — сочетание контактов. Такая расшифровка помогает точно подобрать ответную часть и убедиться в совместимости при комплектовании соединительной пары на объекте.

Приёмка изделия — «5», что соответствует соответствующей категории приёмочных испытаний, а годы выпуска указаны как 90–92. Розетка предназначена для применения в электро- и радиоаппаратуре в качестве негерметичного разъёма общего назначения и может использоваться как при новом монтаже, так и при замене вышедших из строя соединителей серии ШР аналогичного типоразмера.
