Соединитель ШР36П5НШ11 — это низкочастотный цилиндрический разъем для объемного монтажа с резьбовым соединением нормальных габаритов. Он используется в электрических цепях переменного и постоянного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Соединитель применяется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре.

Соединители ШР состоят из вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Соединение соединителей резьбовое, поляризация корпусов одношпоночная. Контакты покрыты серебром или никелем, а монтаж осуществляется пайкой.

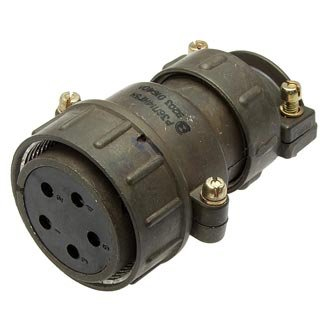

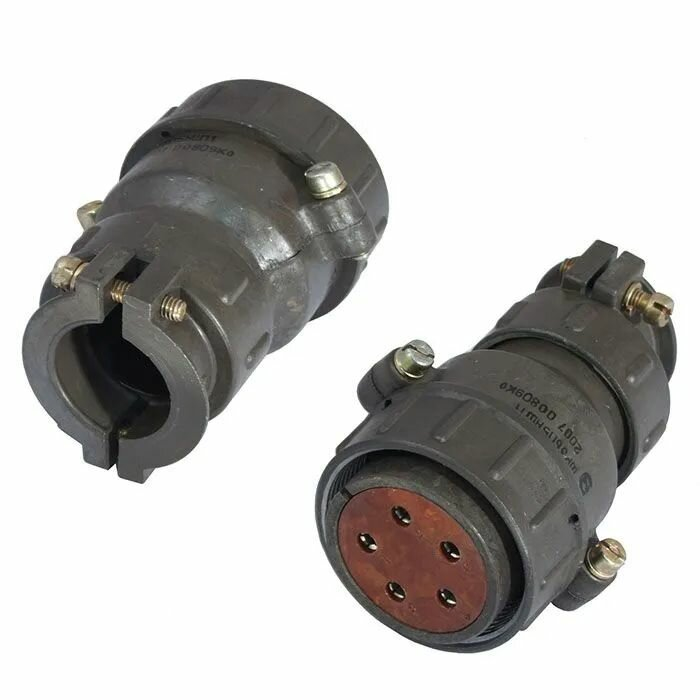

ШР36П5НШ11 — это 5-контактная негерметичная кабельная розетка серии ШР с прямым выводом под неэкранированный кабель и патрубком. розетка имеет проходной диаметр 39 мм и обеспечивает соединение пяти контактов диаметром 3,5 мм.

Расшифровка обозначения ШР36П5НШ11 :

• ШР – Тип разъема: штепсельный разъем негерметичный.

• 36 – Условный размер корпуса: 36.

• П – Конструктивное исполнение кабельной части: П - с прямым патрубком.

• 5 – Количество контактов: 5.

• Н – Вид концевой гайки: Н - для неэкранированного кабеля.

• Ш – Вид соединителя в кабельной части: Ш розетка (гнездо).

• 11 – Обозначение сочетания контактов: 11.

Основные технические характеристики соединителей ШР :

• Климатическое исполнение: УХЛ

• Условный размер корпуса: 12, 16, 20, 28, 32, 36, 40, 48, 55, 60

• Состав соединителя: вилка, розетка

• Вид корпуса: блочный (приборный), кабельный

• Исполнение монтажной части: без патрубка, с прямым патрубком, с угловым патрубком

• Вид сочленения: резьбовое

• Поляризация корпуса: одношпоночная

• Покрытие контактов: серебро, никель

• Способ монтажа: объемный, пайкой

• Общее количество контактов: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 15, 16, 20, 23, 26, 30, 31, 35, 45, 47

• Максимальный ток на одиночный контакт: 20....200 А

• Максимальная токовая нагрузка на соединитель: 20....675 А

• Максимальное рабочее напряжение: 850 В

• Сопротивление изоляции в нормальных климатических условиях: 5000 МОм

• Синусоидальная вибрация, диапазон частот: 1....5000 Гц

• Рабочая температура окружающей среды: от -60 до +60 °C

• Минимальная наработка: 1000 часов

• Количество сочленений-расчленений: 500

• Срок сохраняемости: 15 лет

Габаритные размеры ШР36П5НШ11 :

• H: 56,1 мм

• D1: M39?1,5

• D2: 45,5 мм

• r: 11,5 мм

• L: 78,7 мм

Параметры ШР36П5НШ11 :

• Диаметр контактов: 3,5 мм

• Количество контактов: 5

• Номер сочетания контактов: 11

• Макс. токовая нагрузка на контакт: 50 A

• Общая макс. токовая нагрузка на соединитель: 250 A
