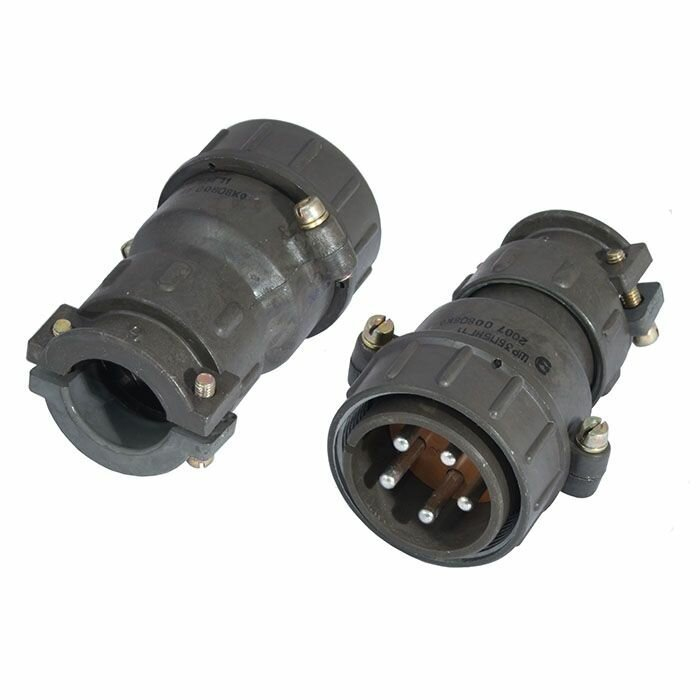

ШР36П5НГ11 ВИЛКИ 2015г

Цена:

3250 ₽

В наличии: 93 шт.

Технические характеристики

ШР36П5НГ11 — это кабельная вилка (штыревой соединитель) серии ШР, предназначенная для надежного соединения электрических цепей. Она рассчитана на работу с постоянным, переменным (до 3 МГц) и импульсным током при напряжении до 850 В (амплитудное значение).

Соединитель имеет 5 контактов диаметром 3,5 мм с максимальной токовой нагрузкой до 50 А на контакт и до 250 А в целом. Сопротивление изоляции не менее 5000 МОм, количество сочленений-расчленений — 500, минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Рабочий диапазон температур от -60°C до +60°C (с учетом перегрева контактов до +110°C), устойчивость к вибрации (1–5000 Гц, до 300 м/с²), механическим ударам (до 5000 м/с²) и пониженному давлению до 1,3·10⁻⁴ Па. Корпус металлический, изолятор из карболита, негерметичное исполнение с прямым патрубком для неэкранированного кабеля, проходной диаметр 39 мм.

Используется для монтажа на кабели в электро- и радиоаппаратуре, с резьбовым соединением и объемным монтажом. Условное обозначение: ШР (серия), 36 (размер корпуса), П5 (приборная часть без патрубка, 5 контактов), НГ (негерметичная, нормальные габариты), 11 (сочетание).

Эта вилка подходит для внутренних и внешних установок в условиях повышенных нагрузок.

Описание

Назначение

ШР36П5НГ11 — кабельная вилка (штыревой соединитель) серии ШР, артикул 51602, категория ШР36. Изделие предназначено для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Соединитель рассчитан на работу с постоянным, переменным (до 3 МГц) и импульсным током при напряжении до 850 В (амплитудное значение).

Конструкция рассчитана на монтаж на кабель и объёмный монтаж. Соединение с ответной частью выполняется резьбовым способом. По данным описания, вилка применяется для внутренних и внешних установок в условиях повышенных нагрузок.

Электрические характеристики

Контакты: 5 контактов диаметром 3,5 мм.
Токовая нагрузка: до 50 А на контакт и до 250 А в целом.
Напряжение: до 850 В (амплитудное значение).
Род тока: постоянный, переменный с частотой до 3 МГц, импульсный.
Сопротивление изоляции: не менее 5000 МОм.
Количество сочленений-расчленений: 500.
Минимальная наработка: 1000 часов.
Срок сохраняемости: 15 лет.

Конструкция и обозначение

Корпус вилки металлический, изолятор выполнен из карболита. Исполнение негерметичное, предусмотрен прямой патрубок для неэкранированного кабеля, проходной диаметр составляет 39 мм. Монтаж выполняется на кабель с объёмным монтажом контактов.

В условном обозначении ШР36П5НГ11 серия ШР сочетается с размером корпуса 36. Индекс П5 указывает на приборную часть с пятью контактами, НГ — на негерметичное исполнение нормальных габаритов, 11 — на сочетание. В характеристиках товара также указан год 2015.

Условия эксплуатации и применение

Вилка сохраняет рабочие свойства в расширенном диапазоне внешних воздействий. Рабочий диапазон температур составляет от минус 60 до плюс 60 °C, с учётом перегрева контактов — до плюс 110 °C.

Вибрация: диапазон 1–5000 Гц, ускорение до 300 м/с².
Механические удары: до 5000 м/с².
Пониженное давление: до 1,3 умножить на 10 в минус четвёртой степени Па.

ШР36П5НГ11 применяется для монтажа на кабели в электро- и радиоаппаратуре, где требуется резьбовое соединение и объёмный монтаж. Вилка подходит для внутренних и внешних установок в условиях повышенных нагрузок. При подборе следует учитывать число контактов, их диаметр, токовую нагрузку, рабочее напряжение, тип кабеля и условия эксплуатации.
