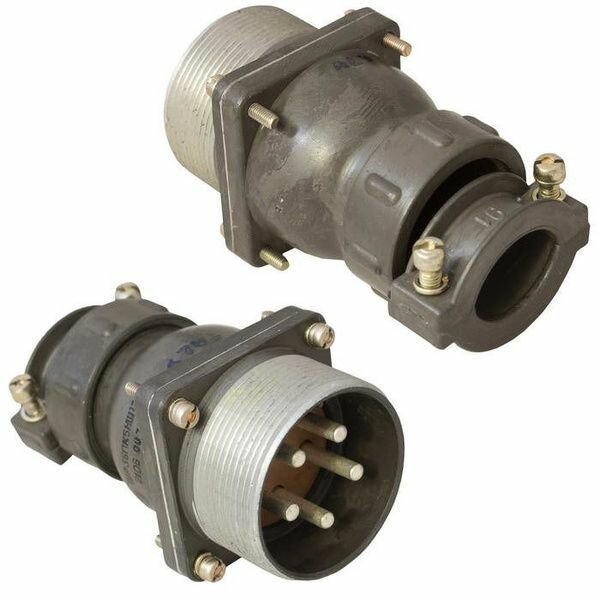

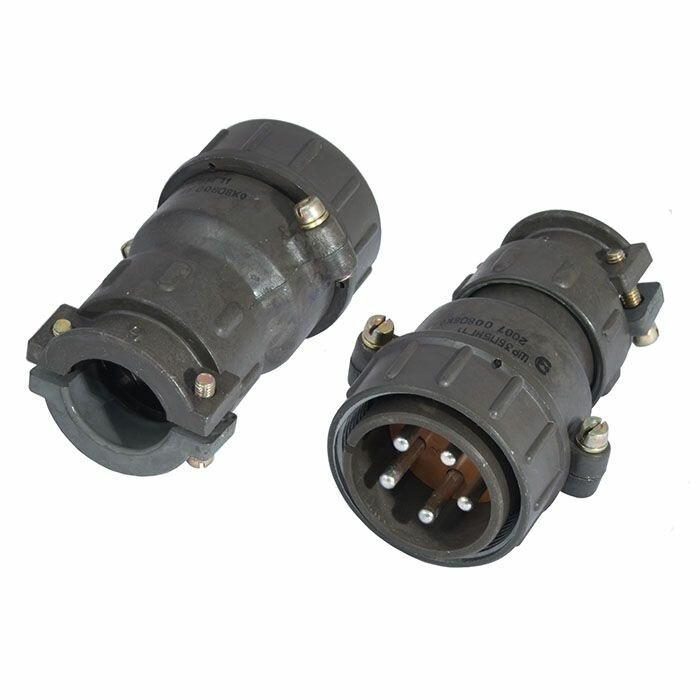

ШР36П5НГ11 вилка

ШР36П5НГ11 — это цилиндрический электрический соединитель вилка общепромышленного назначения, рассчитанный на работу в цепях постоянного и переменного тока, в том числе при достаточно высоких частотах.

Основное назначение

ШР36П5НГ11 используется для надежного соединения силовых и сигнальных цепей в электротехническом и радиоэлектронном оборудовании, в том числе в условиях повышенных вибраций и резких температурных перепадов. Обычно применяется как кабельная или приборная вилка с прямым выводом под неэкранированный кабель.

Конструкция и контакты

Соединитель имеет 5 контактов диаметром около 3,5 мм, предназначенных под силовые и контрольные цепи. Контакты обычно выполнены из токопроводящих материалов с металлическим покрытием (например, с серебром), что обеспечивает низкое переходное сопротивление и хороший контакт. Вилка имеет цилиндрический металлический корпус с прямым патрубком для подключения кабеля.

Электрические параметры

ШР36П5НГ11 рассчитан на максимальное рабочее напряжение до 850 В (амплитудное значение) для постоянного и переменного тока частотой до 3 МГц. Рабочий ток на один контакт может достигать порядка 50 А, а суммарный ток на соединитель — до 250 А в зависимости от конкретного исполнения контактов. Сопротивление изоляции в нормальных условиях не менее 5000 МОм, сопротивление контактов — не более 0,75 мОм.

Эксплуатационные и климатические условия

Вилка рассчитана на работу в широком диапазоне температур окружающей среды примерно от –60 до +60 °С, при смене температур вплоть до –60…+110 °С с учетом перегрева контактов. Соединитель выдерживает синусоидальную вибрацию с частотами до 5000 Гц и значительные ударные нагрузки, что позволяет его применять в вибрационно‑нагруженных объектах, например, в транспорте и промышленном оборудовании.

Краткая расшифровка обозначения

Условно в обозначении ШР36П5НГ11 принято:

• «ШР» — тип цилиндрического соединителя серии ШР;

• «36» — условный размер корпуса (габаритное исполнение);

• «П» — конструктивное исполнение для кабельной части с прямым патрубком;

• «5» — количество контактов;

• «Н» — негерметичная конструкция;

• «Г» — вилка;

• «11» — конкретная комбинация контактов по схеме.
