Назначение изделия

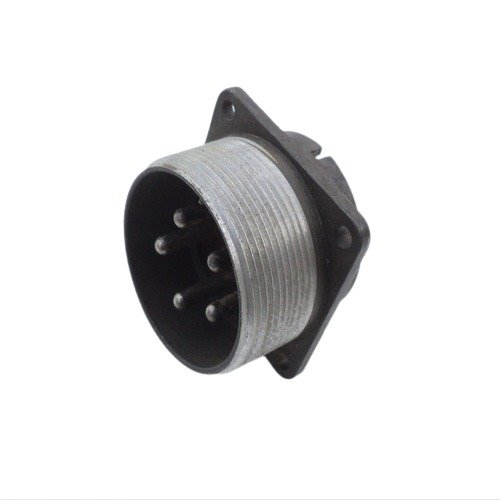

ШР36П5ЭШ11Н — низкочастотная цилиндрическая приборная (блочная) вилка из серии ШР. Она предназначена для соединения электрических цепей в приборах и стационарных установках. Вилка устанавливается на блоках или панелях приборных корпусов и используется совместно с соответствующей розеткой ШР36П5ЭШ11Н для создания разъёмного соединения.

Изделие относится к категории блочных соединителей, то есть монтируется непосредственно на корпус блока или панель прибора и обеспечивает электрическую стыковку при сочленении ответных частей. Применение вилки целесообразно там, где требуется периодическое подключение и отключение цепей без разборки монтажа.

По данным каталога, товар поставляется в исполнении с приёмкой «1» и годом выпуска 91. Артикул позиции — 41298.

Конструкция и особенности

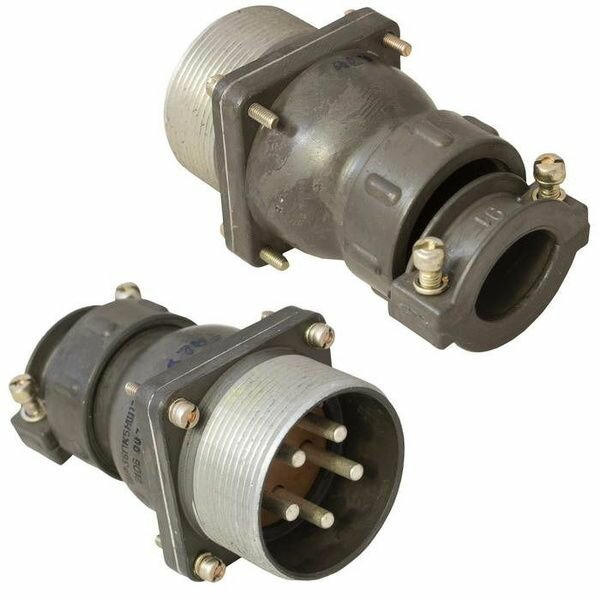

Вилка имеет цилиндрический корпус с резьбовым сочленением. Исполнение — без патрубка и без герметизации, что соответствует условному обозначению «П». Резьбовое соединение обеспечивает механическую фиксацию сочленённой пары и устойчивость к вибрационным нагрузкам.

Соединитель рассчитан на 5 штыревых контактов диаметром 3,5 мм, выполненных с никелевым покрытием. Конструкция является неразъёмной со стороны монтажа в блок и разъёмной в зоне стыка с ответной розеткой.

Ключевые конструктивные признаки:

• цилиндрический корпус с резьбовым сочленением;
• исполнение «П» — без патрубка и без герметизации;
• 5 штыревых контактов диаметром 3,5 мм с никелевым покрытием;
• блочное исполнение для установки на панелях и корпусах приборов.

Электрические параметры

Максимальный рабочий ток на один контакт достигает 50 А, а суммарный ток по соединителю — до 250 А при напряжении постоянного и переменного тока до 850 В (амплитуда). Сопротивление контактов не превышает примерно 1,5 мОм, сопротивление изоляции — порядка 5000 МОм.

Такие характеристики позволяют использовать вилку в силовых и приборных цепях, где требуется передача значительного тока при умеренном количестве контактных пар. Пять контактов дают возможность организовать как силовые, так и вспомогательные цепи в одном соединителе.

Механические и климатические характеристики

Вилка рассчитана на не менее 500 циклов сочленения–расчленения и имеет минимальную наработку порядка 1000 часов при максимальной температуре +80 °С. Разъём выдерживает диапазон рабочих температур от −60 °C до +60 °C, а также повышенную влажность до 98% при +25 °C.

Габаритные размеры изделия — около 40 на 40 на 38 мм, масса — порядка 60 г. Компактные размеры в сочетании с блочным монтажом делают вилку удобной для установки в ограниченном объёме приборного корпуса.

Устойчивость к механическим воздействиям

Соединитель устойчив к механическим воздействиям. Диапазон синусоидальной вибрации — от 1 до 5000 Гц, допустимое ускорение — до 300 м/с² (около 30g). Одиночный ударный импульс может достигать линейного ускорения порядка 2000–5000 м/с², многократные удары — до 350 м/с².

Такая стойкость к вибрации и ударам подтверждает пригодность вилки для стационарных установок и приборов, работающих в условиях повышенных механических нагрузок.

Применение

ШР36П5ЭШ11Н применяется в приборах и стационарных установках для соединения электрических цепей. Вилка устанавливается на блоках или панелях и работает в паре с соответствующей розеткой ШР36П5ЭШ11Н. Область применения охватывает низкочастотные цилиндрические соединители серии ШР, рассчитанные на эксплуатацию в широком диапазоне температур и при повышенной влажности.

При монтаже следует учитывать исполнение «П»: изделие не имеет патрубка и герметизации, поэтому не предназначено для работы в условиях прямого воздействия влаги или агрессивной среды. Совместимость с ответной частью определяется одинаковым обозначением розетки и вилки — ШР36П5ЭШ11Н.
